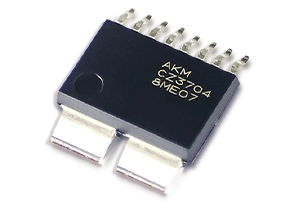

CZ370, CZ372 系列
按照容量开发产品系列时,有助于减少设计工时。
由同一封装涵盖宽电流量程。
概述
CZ370, CZ372 系列可以实现什么?
CZ370, CZ372 系列是符合工业设备市场绝缘标准 UL61800-5-1、爬电距离和电气间隙都在 8mm 以上、发热低的高度精准无芯电流传感器 IC。
CZ370, CZ372 系列和 CZ3A 系列具有相同的封装外形,分别具有 5V 和 3V 输出。 CZ370, CZ372 系列是 5V 系统,非常适用于传输噪声严重的产品。
产品分为可用于交流电机和通用逆变器的相电流检测等多种用途的双极检测型 (CZ370x),和可用于光伏功率调节器的直流检测的单极检测型 (CZ372x)。
在此页面上,您可以看到 CZ370, CZ372 系列的特性、产品信息、规格书、系列阵容,以及其他与技术相关的安全规格信息和应用笔记等。
特长
1. 爬电距离・电气间隙 ≧ 8mm
通过我们自行开发的封装设计,我们实现了大于 8mm 的爬电距离和电气间隙。
可在工作电压超过 550Vrms,400V 强化绝缘的条件下使用。
2. 由于发热低,可对应 60Arms 的广域电流范围
通过我们独自开发的封装设计,实现了一级导体电阻为“0.27mΩ”的低电阻设计。
因此,与其他公司的分流电阻器和类似产品相比,可大幅度抑制通电时的发热,实现 60Arms 的连续通电。
此外,提供从 ±5.3A 到 ±180A 的大范围电流检测阵容,可实现系统板的通用设计,且易于横向展开应用到不同额定值的机型。
3. 高度精准
总精度为 “0.4% F.S. (Ta=0 to 90°C)” 的高度精准无芯电流传感器 IC,可与闭环式电流传感器相媲美。 传统无芯电流传感器 IC 存在的外磁场干扰课题,在此产品中被圆满解决。 本产品内置有抑制干扰磁场功能,有助于提高各种应用中的系统效率和精确控制。
应用
双极检测型 (CZ370x)
单极检测型 (CZ372x)
此外,它还适用于需要绝缘性并希望实现控制发热且小型化的应用。
产品信息
Series | CZ37 Series |
---|---|
Current sensor type | Coreless Current Sensor IC : Currentier |
Package size [mm] | 12.7 x 10.9 x 2.25 |
Package Type (Mounting style) | (Small-sized) surface mount package (SMD) |
Power Supply Voltage [V] | 5.0 (4.5 to 5.5) |
Operating Temperature [℃] | -40 to 105 |
Maximum Primary Current [Arms] | 60 |
Working Voltage [Vrms] (pollution degree=2) |
557 (reinforced insulation) |
Creepage / Clearance Distance (min.) [mm] | 8.0 |
Primary conductor resistance (Typ.) [mΩ] | 0.27 |
Isolation Voltage [kVrms] | 3.0 (AC50Hz, 60s) |
VREF Pin | Existence |
Disturbance magnetic field fluctuation suppression function | Existence |
Overcurrent detection function | Non-existence |
Ratiometric / Non-Ratiometric | Ratiometric |
Safety Standards | IEC/UL62368-1 certified UL1577 certified |
Pb Free | Yes |
Halogen Free | Yes |
MSL | MSL2a |
JEDEC Standard Packaging | Compliant |
Packaging | TAPE |
Minimum Order Quantity [pcs] | 1000 |
Part Status | MP |
产品系列 / 数据手册
Product Name |
Linear Sensing Range |
Sensitivity |
Temperature Drift of Sensitivity *1 |
Temperature Drift of Zero-Current Output *1 |
Total Accuracy *2 |
Response time |
Bipolar / Unipolar |
Datasheet Download (PDF) |
---|---|---|---|---|---|---|---|---|
[A] | [mV/A] | [%] | [mV] | [%F.S.] | [μs] | |||
CZ3700 | ±5.3 | 400 | ±0.7 | ±4.9 | ±0.4 -0.7~0.5 |
1 | Bipolar | CZ3700 DS |
CZ3701 | ±10.7 | 200 | ±4.0 | CZ3701 DS |
||||
CZ3702 | ±21.5 | 100 | ±3.5 | CZ3702 DS |
||||
CZ3703 | ±36 | 60 | ±3.3 | CZ3703 DS |
||||
CZ3704 | ±54 | 40 | ±3.2 | CZ3704 DS |
||||
CZ3705 | ±86.4 | 25 | ±3.1 | CZ3705 DS |
||||
CZ3706 | ±180 | 12 | ±3.1 | CZ3706 DS |
||||
CZ3720 | -0.4 ~ 10.3 |
400 | ±0.7 | ±4.9 | ±0.7 -1.2~0.7 |
1 | Unipolar | CZ3720 DS |
CZ3721 | -0.8 ~ 20.6 |
200 | ±4.0 | CZ3721 DS |
||||
CZ3722 | -1.7 ~ 41.3 |
100 | ±3.5 | CZ3722 DS |
||||
CZ3723 | -2.9 ~ 68.8 |
60 | ±3.3 | CZ3723 DS |
||||
CZ3724 | -4.4 ~ 103.4 |
40 | ±3.2 | CZ3724 DS |
||||
CZ3725 | -7.1 ~ 165.8 |
25 | ±3.1 | CZ3725 DS |
||||
CZ3726 | -14.9 ~ 345.2 |
12 | ±3.1 | CZ3726 DS |
备注
* 1 以某批次实测结果 (Ta=0~90℃) 的“Typ值±3σ”的值而定义。
* 2 标准值定义为某批次实测结果 (Ta=0~90℃) 的“Typ值±1σ”值。
同样,Min值和Max值由某批次实测结果 (Ta=0~90℃) 的“Typ值±3σ”的值所定义。
技術資料
产品设计时所需的文档和数据可供下载。
应用笔记
下载我们的 CZ370, CZ372 系列指南,了解关键见解和设计技巧。
PDF (1.89MB)
PCB 设计套件
我们提供用于基板的 Gerber 数据、PCB 符号、足迹和 3D 模型。
ZIP (1.19MB)
MATLAB/Simulink 仿真模型
我们提供 MATLAB/Simulink 仿真模型。
FAQ
产品常见问题解答。
查找其他产品
Supply Voltage |
Output Voltage |
Effective Current |
Measurement Range |
Bipolar / Unipolar |
Ratiometric/ Non-Ratiometric |
Creepage Clearance |
Working Voltage * |
Product Name |
Product Series |
Part Status |
---|---|---|---|---|---|---|---|---|---|---|
(V) | (V) | (Arms) | (Apeak) | (mm) | (Vrms) | |||||
5.0 | 5.0 | 100 | ± 115 to ± 225 | Bipolar | Retiometric | ≧ 8.0 | 1118 | CZ375x | CZ375 系列 | MP |
60 | ± 5.3 to ± 180 |
CZ370x | CZ370 系列 CZ372 系列 |
MP | ||||||
0 to 345.2 | Unipolar | CZ372x | ||||||||
3.0 | 50 | ± 11.6 to ± 166.6 | Bipolar | Non-Ratiometric | CZ3AGx | CZ3A 系列 | MP | |||
3.3 | 3.3 | ± 12.9 to ± 129.1 | CZ3A0x |
* 在污染程度 II 级情况下采取基本绝缘时
