AK7709VQ
MP
サンプルレートコンバーター内蔵マルチコア DSP
サンプルレートコンバーター内蔵マルチコア DSP
MP
Description
AK7709VQ はサンプリング周波数 192kHz まで対応の 8 系統ステレオ SRC、4 系統モノラル SRC に加え、DIR、DIT と Audio 処理や Voice 処理に対応した 2 種類の DSP を内蔵したマルチコア DSP です。AK7709VQ の DSP1,2 は C 言語対応可能な Core クロック 491.52MHz 対応の HiFi 4 DSP です。AKDSP1-4 は 10240 steps / fs (48kHz サンプリング時) の演算能力を持ちます。DSP1,2 と AKDSP1-4 は異なるサンプリング周波数で動作可能のため、音響処理と同時に、ハンズフリー (HF) 処理をすることも可能です。AK7709VQ は、RAM ベース DSP のため、プログラムを書き換えることで、ユーザの要望に合わせた音響処理を実現させることができます。
Key Features
車載機器等に適した SRC 内蔵 multi core DSP
HiFi 4 DSP
Applications
車載機器のアプリケーションなど
Specifications
Part Number |
AK7709VQ |
---|---|
MAX fs [kHz] |
192 |
Number of Channels (AD) |
- |
Number of Channels (DA) |
- |
S/N (AD) [dB] |
- |
S/N (DA) [dB] |
- |
Number of Channels (DSP Input) |
152 (TDM) |
Number of Channels (DSP Output) |
152 (TDM) |
Clock Speed (MAX.) [MHz] |
491.52 |
Data RAM [Word] |
1152KB (DSP1-2) 108K (AKDSP1-4. Word: 37-bit) |
Power Supply Voltage 1 (MIN.) [V] |
0.85 |
Power Supply Voltage 1 (TYP.) [V] |
0.90 |
Power Supply Voltage 1 (MAX.) [V] |
0.95 |
Power Supply Voltage 2 (MIN.) [V] |
1.7 |
Power Supply Voltage 2 (TYP.) [V] |
3.3 |
Power Supply Voltage 2 (MAX.) [V] |
3.47 |
Power Supply Voltage 3 (MIN.) [V] |
1.7 |
Power Supply Voltage 3 (TYP.) [V] |
3.3 |
Power Supply Voltage 3 (MAX.) [V] |
3.47 |
Power Supply Voltage 4 (MIN.) [V] |
3.13 |
Power Supply Voltage 4 (TYP.) [V] |
3.3 |
Power Supply Voltage 4 (MAX.) [V] |
3.47 |
Other |
Automotive grade |
Operating Temperature [℃] |
-40 to 105 |
Device Package |
HLQFP |
Number of Pins |
100 |
Product Information
Part Status |
MP |
---|---|
Pb Free |
Yes |
Halogen Free |
Yes |
MSL |
MSL2 |
Packaging |
TRAY |
JEDEC Standard Packaging |
Compliant |
Minimum Order Quantity [pcs.] |
900 |
Replacement P/N |
Block Diagram

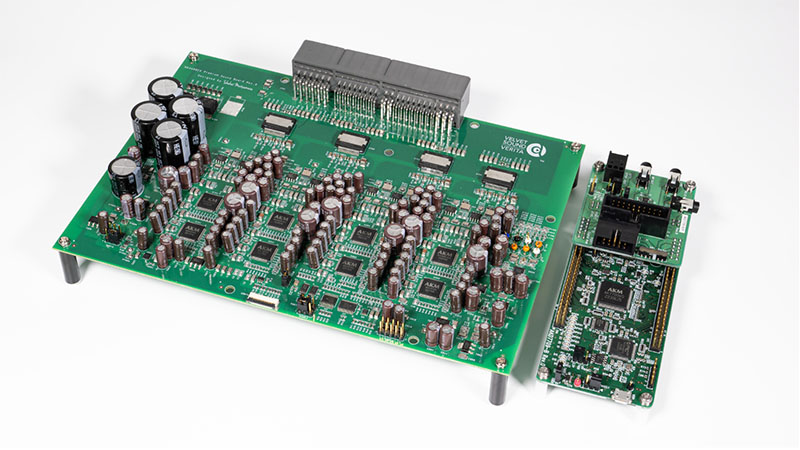

AK7709 x AK4499EX サウンドデザインPoCボード
今回のサウンドデザインボードは、私たちのオーディオ技術による「まるでそこにいるかのような」⾳の世界を体験していただくために開発されました。
AKM最新のオーディオIC、効率的なソフトウェアと精密なチューニングの組み合わせにより、リアルなサウンド体験を実現します。
