電子コンパス

世界最小クラス*

モバイル機器用 3 軸電子コンパス

I3C バスインターフェース準拠

AK09919C

世界最小クラス

I3C バスインターフェース準拠、FIFO 16 step

AK09919C は、AKM の従来製品 AK09918C の上位互換品です。

AK09918C のフットプリントとピン互換性を維持しつつ、新機能として I3C バスインターフェースと FIFO 16 step を搭載しています。

AK09919C は、0.4 mm ボールピッチの WL-CSP です。サイズは、0.76 mm × 0.76 mm × 0.5 mm、電源 2 ピンと I3C/I2C 通信用 2 ピンの 4 ピン構成です。

[Notes] * 2021 年 5 月 20 日現在 AKM 調べ。

世界最小クラス*

スマートフォン向け 3 軸電子コンパス

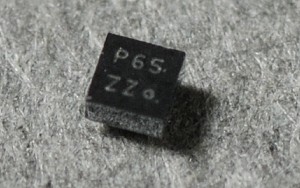

AK09918C

世界最小クラス

AK09918C は、従来品 AK09916C の高性能を維持しながら、パッケージサイズは当社の歴代最小サイズ 0.76 mm × 0.76 mm × 0.5 mm (従来品 AK09916C の 63%) を実現しました。

パッケージは、ピンピッチ 0.4 mm、4 ピン WL-CSP (電源 2 ピン、I2C 通信用 2 ピン) となっています。

[Notes] * 2017 年 1 月 1 日現在 AKM 調べ。

仕様比較

Product Name AK09919C
3-axis electronic compass
AK09918C
3-axis electronic compass
AK09917D
3-axis electronic compass
AK09915C
3-axis electronic compass
  AK09919C AK09918C AK09917D AK09915D
Sensitivity [μT/LSB] 0.15 0.15 0.3* / 0.15 0.15
Output Data Resolution [bit] 16 16 16 16
Measurement Range [μT] ±4,900 ±4,900 ±4,900 ±4,900
Maximum ODR [Hz] 100 100 200* / 100
200* / 100**
Current
Consumption
@10Hz ODR [mA]   0.1 0.1* / 0.15 0.1* / 0.19**
@100Hz ODR [mA] 1.1 1.1 0.6* / 1.1 0.9* / 1.8**
Power Supply
Voltage
Vdd [V] 1.65 to 1.95 1.65 to 1.95 1.65 to 1.95 1.7 to 3.6
Vid [V] N/A N/A N/A 1.65 to Vdd
Interface   I2C-bus / I3C-bus I2C-bus I2C-bus / I3C-bus I2C-bus / 4-wire SPI
FIFO [set of data] 16 - 32 32
Data Ready Pin DRDY:
CMOS output
  - - - Yes
ODDRDY:
open-drain output
  - - Yes -
Package Type   WL-CSP WL-CSP WL-CSP WL-CSP
Size [mm] 0.76 × 0.76 × 0.5 0.76 × 0.76 × 0.5 1.2 × 0.8 × 0.5 1.6 × 1.6 × 0.5
Number of pins   4 4 5 14
Notes       (*Low power drive) (*Low power drive)
(**Low noise drive)

セレクションテーブル

Part Number
Part
Status
Sensitivity
(TYP.)
[μT/LSB]
Analog Power
Supply
Voltage (MIN.)
[V]
Analog Power
Supply
Voltage (TYP.)
[V]
Analog Power
Supply
Voltage (MAX.)
[V]
Digital Interface
Power Supply
Voltage (MIN.)
[V]
Current
Consumption
Power-down
(TYP.)
[μA]
Current
Consumption
Measurement
(TYP.)
[μA]
Control
Interface
Operating
Temperature
[℃]
Device
Package
Number
of Pins
AK09915C
MP
0.15
1.7


3.6
1.65 to VDD
3
900 @ 100Hz
I²C / 4 wire SPI
-30 to 85
WLCSP
14
AK09917D
MP
0.15 / 0.30
1.65


1.95


1
1100 / 600 @100Hz
I²C / I³C
-30 to 85
WLCSP
5
AK09918C
MP
0.15
1.65
1.8
1.95




1100@100Hz
I²C
-30 to 85
WLCSP
4
AK09919C
MP
0.15
1.65
1.8
1.95


1
1100 @100Hz
I3C/I²C
-30 to 85
WLCSP
4
