AP1150
EOL
14V 入力 200mA 出力 LDO レギュレーター
14V 入力 200mA 出力 LDO レギュレーター
EOL
Description
AP1150 は、出力電流 200mA を安定に供給できる on - off コントロール付き低飽和レギュレーター IC です。 AP1150 の出力電圧は、高精度にトリミングされ、1.3V より 9.5V の間で 0.1V ステップで設定でき、ご使用の機器に最適な電圧を選択する事ができます。出力側のコンデンサーは、出力電圧が、1.8V 以上ならば 0.1μF の小型セラミックコンデンサーが使用できます。IC の保護回路として、過電流保護回路と過熱保護回路を内蔵しています。
Key Features
-
安全装置 過電流保護回路と過熱保護回路を内蔵
Applications
-
デジタルカメラ、オーディオ機器、計測機器、車載インフォテイメント、RF 電源 など
Specifications
| Part Number |
AP1150 |
|---|---|
| Input Voltage (MIN.) [V] |
2.1 |
| Input Voltage (TYP.) [V] | |
| Input Voltage (MAX.) [V] |
14 |
| Output Voltage (MIN.) [V] |
4.875 |
| Output Voltage (TYP.) [V] |
5 |
| Output Voltage (MAX.) [V] |
5.125 |
| Current Output (MAX.) [A] |
0.2 |
| Variable Output | |
| Functions |
Enable Control |
| Other |
Automotive grade, Series products available |
| Operating Temperature [℃] |
-40 to 85 |
| Device Package |
SOP |
| Number of Pins |
5 |
Product Information
| Part Status |
EOL |
|---|---|
| Pb Free |
Yes |
| Halogen Free |
Yes |
| MSL |
MSL1 |
| Packaging |
TAPE |
| JEDEC Standard Packaging |
Compliant |
| Minimum Order Quantity [pcs.] |
3000 |
| Replacement P/N |

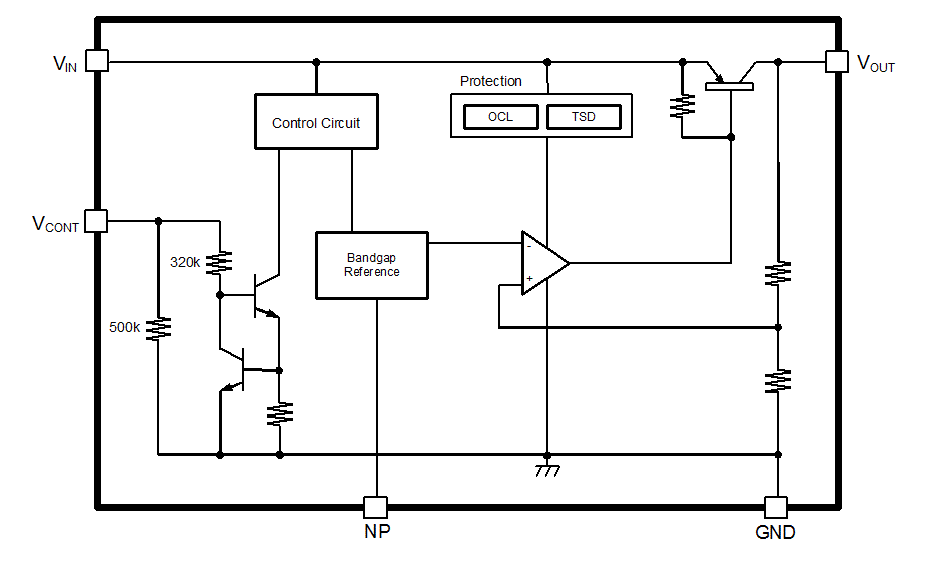

Block Diagram
