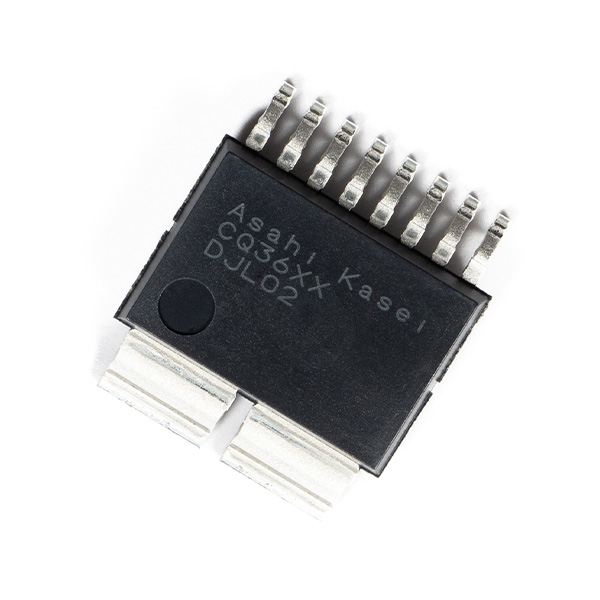

CQ36系列

ΔΣ数字输出无磁芯电流传感器, 与交流伺服放大器，机器人应用高度兼容

降低发热，为系统小型化作出贡献。

CQ36系列 CQ36系列

产品概述

  • ΔΣ数字输出
  • 低电阻
  • 低噪声

可实现的功能

  • 系统小型化
  • 抑制发热
  • 精密的扭矩控制

CQ36系列内置ΔΣ调制器，可取代“分流电阻+绝缘ADC”。该产品与交流伺服放大器和机器人兼容，减少了元件数量，有助于实现系统小型化。

产品特点

1. 将“分流电阻+绝缘ADC”功能集成到一个产品中，减少了元件数量，有助于实现系统小型化。

将电流传感器和ΔΣ调制器集成在一个封装中。

减少了“分流电阻器+绝缘ADC”所需的元件数量，实现系统的小型化。

同时，不再需要高压侧的绝缘电源。

2. 一次导体电阻为0.27mΩ，降低发热，便于热设计。

为实现一次导体的0.27mΩ低电阻，我们开发了专有封装技术。

与分流电阻相比，该技术能够降低发热，有助于优化热管理设计。

3. 低噪声，实现交流伺服放大器，机器人所需的精密扭矩控制。

化合物霍尔元件的高灵敏度特性有助于实现低噪声，满足交流伺服放大器，机器人在精密扭矩控制方面的要求。

应用

  • 交流伺服放大器
  • 多轴机器人
  • 协作机器人
  • 适用于对绝缘，低发热，小型化有要求的应用场景。（例如: 适用于替代”分流电阻 + 绝缘ADC”的方案）。

产品信息

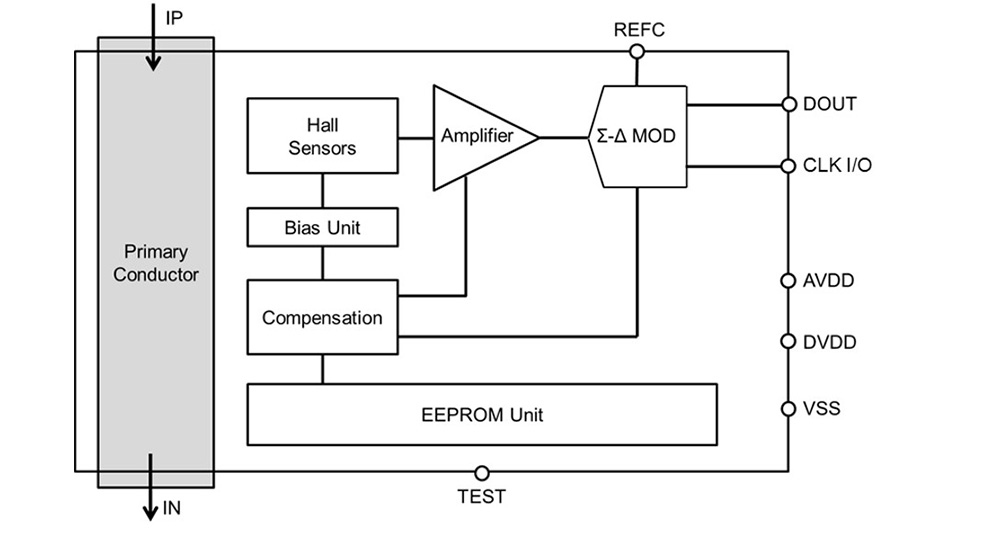

CQ36 系列 框图 CQ36 系列 框图



Series CQ36 Series
Current Sensor Type Coreless Current Sensor IC
Currentier
Package Size  [mm] 12.7 x 10.9 x 2.25
Package Type Small-Sized
Surface Mount Package (SMD)
Power Supply Voltage [V]

AVDD = 5.0
(4.5 to 5.5)

DVDD =3.3
(3.0 to 3.6)
Operating Temperature [℃] -40 to 125
Maximum Primary Current [Arms] 60
Working Voltage [Vrms]
(Pollution Degree=2)		 557
(Reinforced Insulation)
Creepage / Clearance Distance (Min.) [mm] 8.0
Primary Conductor Resistance (Typ.) [mΩ] 0.27
Isolation Voltage [kVrms] 5
(AC50Hz, 60s)
Stray Magnetic Field Reduction Yes
Ratiometric / Non-Ratiometric Non-Ratiometric
Safety Standards IEC/UL62368-1 Certified
UL1577 Certified
Pb Free Yes
Halogen Free Yes
MSL MSL2a
Packing Tape
Minimum Order Quantity [pcs.] 1000
Part Status MP

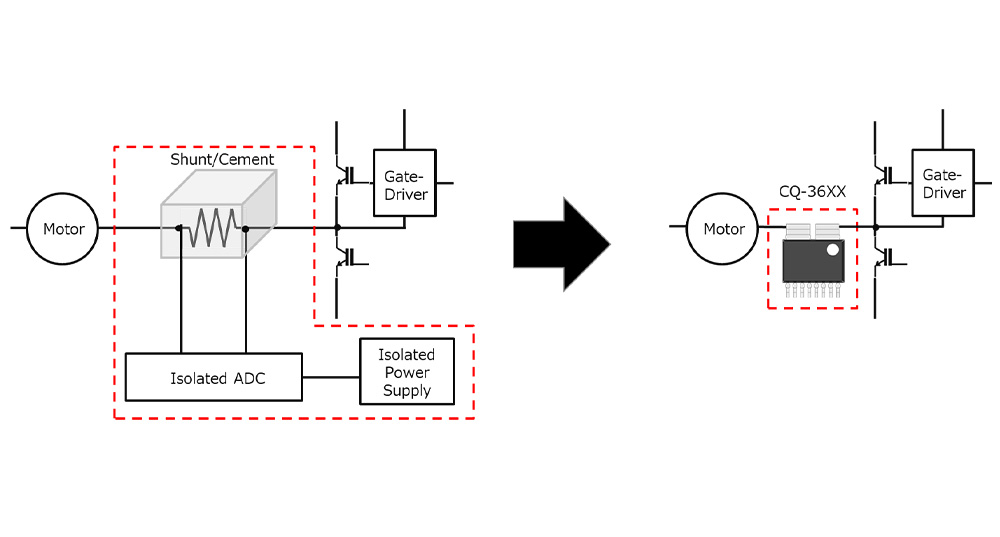

替代”分流电阻 + 绝缘ADC”方案的示意图

替代”分流电阻 + 绝缘ADC”方案的示意图

产品系列 / 数据手册

Product
Name		 CLK type


CLK Frequencty

[MHz]		 Linear
Sensing
Range
 Sensitivity
 Temperature
Drift of
Sensitivity *1		 Temperature
Drift of
Zero-Current
Output *1		 Total
Accuracy *2		 Datasheet
Download
(PDF)
[A] [%/A] [%] [%F.S.] [%F.S.]
CQ-3601 Input 20 ±10.5 4 0.8 ±0.04 0.9 CQ-360x DS
CQ-3602 Input 20 ±21 2 0.8 ±0.02 0.8
CQ-3603 Input 20 ±42 1 0.8 ±0.01 0.8
CQ-3604 Input 20 ±60 0.7 0.8 ±0.01 0.8
CQ-3605 Input 20 ±84 0.5 0.8 ±0.01 0.8
CQ-3606 Input 20 ±168 0.25 0.8 ±0.01 0.9
CQ-3611 output 20 ±10.5 4 0.8 ±0.04 0.9 CQ-361x DS
CQ-3612 output 20 ±21 2 0.8 ±0.02 0.8
CQ-3613 output 20 ±42 1 0.8 ±0.01 0.8
CQ-3614 output 20 ±60 0.7 0.8 ±0.01 0.8
CQ-3615 output 20 ±84 0.5 0.8 ±0.01 0.8
CQ-3616 output 20 ±168 0.25 0.8 ±0.01 0.9
CQ-3621 Input 10 ±10.5 4 0.8 ±0.04 0.9 CQ-362x DS
CQ-3622 Input 10 ±21 2 0.8 ±0.02 0.8
CQ-3623 Input 10 ±42 1 0.8 ±0.01 0.8
CQ-3624 Input 10 ±60 0.7 0.8 ±0.01 0.8
CQ-3625 Input 10 ±84 0.5 0.8 ±0.01 0.8
CQ-3626 Input 10 ±168 0.25 0.8 ±0.01 0.9
CQ-3631 output 10 ±10.5 4 0.8 ±0.04 0.9 CQ-363x DS
CQ-3632 output 10 ±21 2 0.8 ±0.02 0.8
CQ-3633 output 10 ±42 1 0.8 ±0.01 0.8
CQ-3634 output 10 ±60 0.7 0.8 ±0.01 0.8
CQ-3635 output 10 ±84 0.5 0.8 ±0.01 0.8
CQ-3636 output 10 ±168 0.25 0.8 ±0.01 0.9

备注
* 1 以某批次实测结果 (Ta = -10~85℃) 的“平均值±1σ”的值而定义。
* 2 标准值定义为某批次实测结果 (Ta = -10~85℃) 的“平均值±1σ”值。
同样，Min值和Max值由某批次实测结果 (Ta=0～90℃) 的“平均值±3σ”的值所定义。

技術資料

产品设计时所需的文档和数据可供下载。

应用笔记

应用笔记

下载我们的 CQ36 系列指南，了解关键见解和设计技巧。

PDF

下载
PCB 设计套件

PCB 设计套件

我们提供用于基板的 Gerber 数据、PCB 符号、足迹和 3D 模型。

 ZIP (1.19MB)

下载
IBIS 模型

IBIS 模型

我们提供 CQ36 系列 IBIS 模型。

ZIP

下载
MATLAB/Simulink 仿真模型

MATLAB/Simulink 仿真模型

我们提供 MATLAB/Simulink 仿真模型。

Comming soon

FAQ

产品常见问题解答。

了解更多

品质资料

AKM 提供品质资料。

安全規格認定

CQ36 系列通过了 UL62638、IEC62638、UL1577 认证。 您可以从以下位置下载详细的 PDF。

设计支持

我们准备了各种便利的计算工具和仿真工具，方便您在设计评估时使用。

查找其他产品

Application Supply
Voltage
 Output
Voltage
 Maximum
Primary
Current		 Measurement
Range
 Ratiometric/
Non-Ratiometric		 Creepage
Clearance
 Working
Voltage *
 Product
Series		 Part
Status
(V) (V) (Arms) (Apeak) (mm) (Vrms)
Industrial  5.0 5.0 100 ± 115 to ± 225 Ratiometric ≧ 8.0 1118 CZ375  系列 MP
60 ± 5.3 to ± 180
 CZ370  系列 MP
0 to 345.2 CZ372  系列 MP
3.0 50 ± 11.6 to ± 166.6 Non-Ratiometric CZ3A  系列 MP
3.3 3.3 ± 12.9 to ± 129.1
AVDD=5.0V
DVDD=3.3V		 60 ± 10.5 to ± 168.0 CQ36系列
(ΔΣ 数字输出) 		 MP
Automotive / Industrial 5.0 5.0 40 ± 20.9 to ± 154.0 Ratiometric ≧ 7.2 1013 CZ39  系列 MP

* 在污染程度 II 级情况下采取基本绝缘时
