センサー エレメント

(NDIR 方式ガスセンサー向け)

ガス濃度を NDIR 方式で測定する構成部品です。ガスセンサーをモジュールから設計・開発するお客さまに適しています。

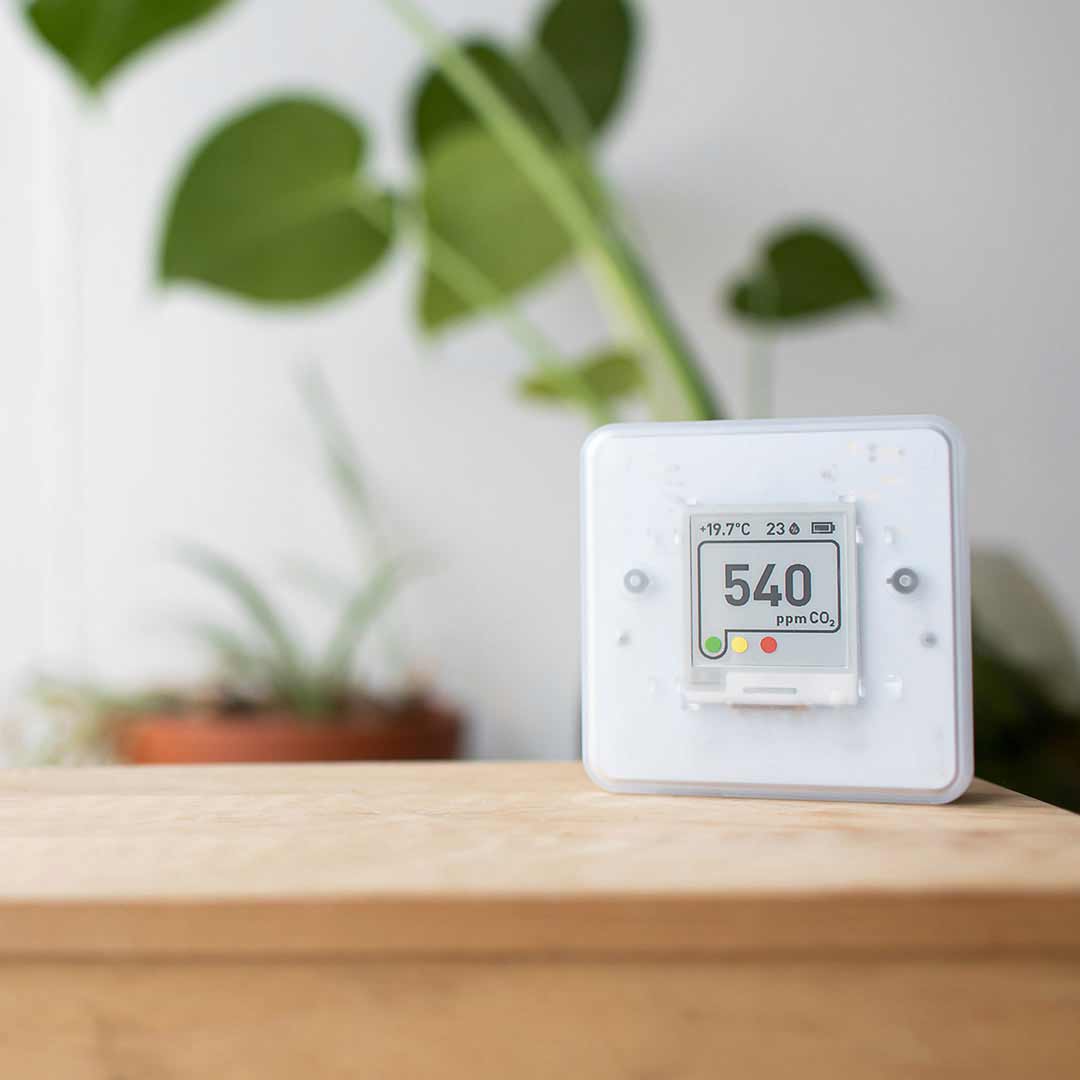

CO2 センサー

概要

旭化成エレクトロニクス (AKM) の 赤外線センサー (IR センサー) は、測定対象のガスの赤外線吸収スペクトル帯域だけを選択通過させる光学フィルターを搭載しています。これにより NDIR (NDIR: Non Dispersive Infrared。非分散型赤外線) 方式 ガスセンサーを容易に構成することができます。

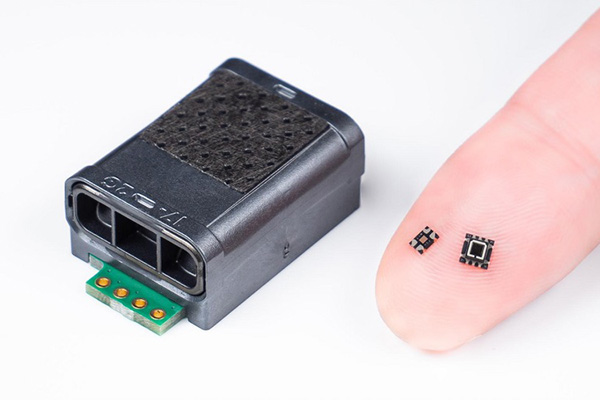

本製品は高感度・高速応答、小型パッケージを特長とし、ガスセンサーの小型化・低消費電力に貢献します。​

仕様比較

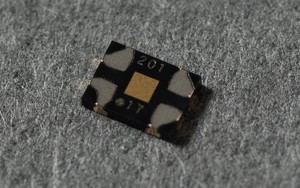

NDIR 方式ガスセンサー向け 赤外線 LED

AKM の赤外線 LED は、磁気センサーの製造で培った半導体薄膜のエピタキシャル成長技術を用いることで、ガスの吸収波長帯域に最適化した発光波長の制御、および、高速・高出力の発光制御を実現しています。​ また、独自の小型モールド樹脂パッケージング技術により、表面実装可能な小型 (SMD: Surface Mounted Devices) の赤外線 LED としてガスセンサーの小型化に貢献します。

AK9700AE AK9700AE

Product Name
 		   AK9700AE
 AK9700AD
 AK9703AJ
Peak emission wavelength [μm] 4.3 3.6
Spectral half width [μm] 1.0 0.7
Operation Temperature [°C] 0 to 50 -40 to 90 -40 to 85
Size (D/W/H)
 [mm] 2.6 x 1.9 x 0.4
Automotive grade (*)   - Yes -
AEC-Q101   - Yes -
Status
 		   MP MP MP
Product Details
 		   AK9700AE AK9700AD AK9703AJ

* 車室内の空気質モニター用途を想定しています。それ以外の用途を想定している場合はお問い合わせください。

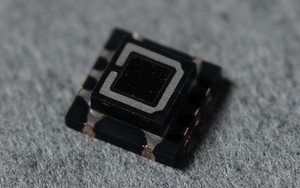

NDIR 方式ガスセンサー向け 赤外線センサー

AKM の赤外線センサーは、磁気センサーの製造で培った半導体薄膜のエピタキシャル成長技術を用いることで、ガスの吸収波長帯域に最適化した波長感度の制御、および、高速応答・高 SNR を実現しています。​

また、独自の小型モールド樹脂パッケージング技術により、表面実装可能な小型 (SMD: Surface Mounted Devices) の赤外線センサーとしてガスセンサーの小型化に貢献します。​

AK9710AE AK9710AE

Product Name
 		   AK9710AEF01
 AK9710ADF01
 AK9710AEF3A
 AK9730AJF21
 IR1011
Output Current Ip [nA] 1.04 to 4.9 0.58 to 2.04 2.9 to 14.2 4.5 to 7.5
Internal Resistance [kΩ] 75 to 188 75 to 188 15 to 250 112 to 188
Optical Filter [μm] CWL : 4.28,
FWHM : 0.27		 CWL : 3.91,
FWHM : 0.09		 CWL : 3.32,
FWHM : 0.19
Temperature Range [°C] -40 to 85 -40 to 90 -40 to 85 -40 to 85 -40 to 85
Size (D/W/H)
 [mm] 3 x 3 x 1.01 2.65 x 1.9 x 0.4
Automotive grade (*)   - Yes - - -
AEC-Q101   - Yes - - -
Status
 		   MP MP MP MP NRND
Product Details
 		   AK9710AEF01 AK9710ADF01 AK9710AEF3A AK9730AJF21 IR1011

* 車室内の空気質モニター用途を想定しています。それ以外の用途を想定している場合はお問い合わせください。

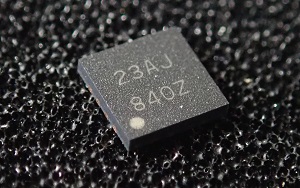

NDIR 方式ガスセンサー向け LED ドライバー内蔵 AFE IC

NDIR 方式ガスセンサー用途において、AKM の赤外線 LED・赤外線フォトダイオードと外部 MCU を組み合わせてガスセンサー信号処理のソリューションを提供します。

AK9723AJ AK9723AJ

Product Name
 		   AK9721AE
 AK9724AE
 AK9723AD
 AK9723AJ
LED Drive Current [mA] 28 - 121 Programmable (3mA Step)
ADC resolution [bit] 13
Power Supply [V] 2.7 to 3.6
Operation Temperature [°C] -40 to 90 -40 to 85
Size (D/W/H)
 [mm] 3.0 x 3.0 x 0.7 3.0 x 3.0 x 0.7 4.0 x 4.0 x 0.7
Automotive grade (*)   - - Yes -
AEC-Q100   - - Yes -
Status
 		   EOL EOL EOL Preview
Product Details

AK9723AJ

More Information...

AK9723AJ

* 車室内の空気質モニター用途を想定しています。それ以外の用途を想定している場合はお問い合わせください。

サンプル・製品の購入・技術的なお問い合わせ

サンプルは Web代理店 Digi-key から購入できます。
製品の販売は全て正規代理店経由となります。

Purchase a sample

サンプルの購入

Digi-key Electronics

サンプルは Web代理店 Mouser から購入できます。
製品の販売は全て正規代理店経由となります。

Purchase a sample

サンプルの購入

Mouser Electronics
Distributors

販売代理店

販売代理店

センスエア (Senseair) について

2018 年に旭化成エレクトロニクス (AKM) グループの一員となった Senseair は、非分散型赤外線 (NDIR: Non-Dispersive Infrared) 方式の技術を用いたガスセンサーのプロバイダーです。常に新しいガスセンサーの技術開発および量産化を目指しています。
