CQ3M 系列
适用于机器人与交流伺服放大器的 ΔΣ 数字输出无磁芯电流传感器
大幅降低发热量、减少元器件数量，助力系统小型化

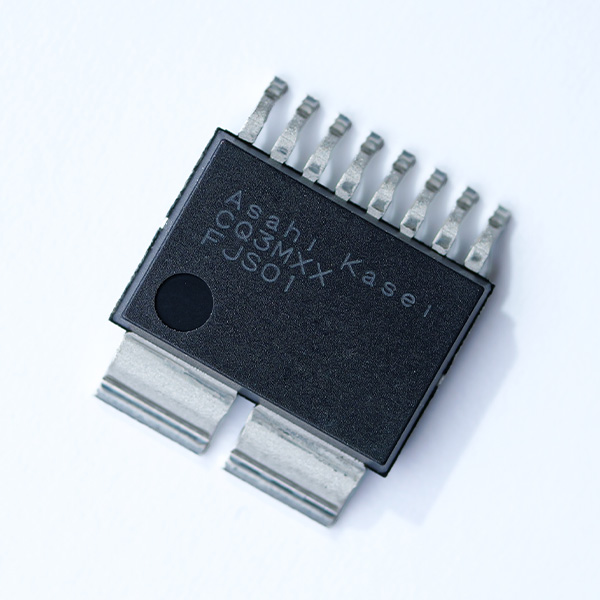

CQ3M 系列
产品概述
- ΔΣ 数字输出 (内置 ADC)
- 低电阻 (0.27 mΩ)
- 支持强化绝缘 (557 Vrms)
- 电流测量量程：±11 A～±235 A
- 内置快速过流检测功能
- 内置电流检测灵敏度选择功能
可实现的功能
- 实现系统小型化
- 减少热设计与绝缘设计工时
- 兼顾高精度电机控制与快速过流检测
CQ3M 系列内置 ΔΣ 调制器，单颗芯片即可替代 “分流电阻+绝缘 ADC” 方案。
适用于机器人及交流伺服放大器，有助于实现系统小型化。
产品特点
1. 单颗电流传感器实现 “分流电阻＋绝缘 ADC” 的功能
将电流检测单元与 ΔΣ 调制器集成于同一封装。
由此，可大幅减少 “分流电阻＋绝缘 ADC” 方案所需的元器件数量，实现系统小型化。
一次侧无需绝缘电源，有助于简化绝缘设计。
2. 一次导体电阻为 0.27 mΩ，降低发热，简化热设计
为实现 0.27 mΩ 的一次导体电阻，AKM 开发了专有封装。
与分流电阻相比，可降低发热量，让热设计更加简便。
3. 电流测量量程达 ±235 A，适用于大电流系统
CQ3M 系列延续了CQ36 系列的 ΔΣ 数字输出、低电阻等特点，并将电流测量量程扩展至 ±235 A，可满足更大电流系统的应用需求。
4. 兼顾高精度电机控制与快速过流检测
CQ3M 系列是一款兼顾高精度电流检测与快速过流保护的电流传感器。在通过 ΔΣ 输出实现高精度电流检测的同时，CQ3M 还内置专用过流检测功能，可实现不受数字滤波器响应延迟影响的快速保护。由此，有助于减少元器件数量并提高系统可靠性。
应用
- 多轴机器人
- 协作机器人
- 人形机器人
- 交流伺服放大器
- 适用于需要电气隔离，同时希望降低发热、实现小型化的应用。(例如，可用于替代 “分流电阻＋绝缘 ADC” 方案。)
产品信息

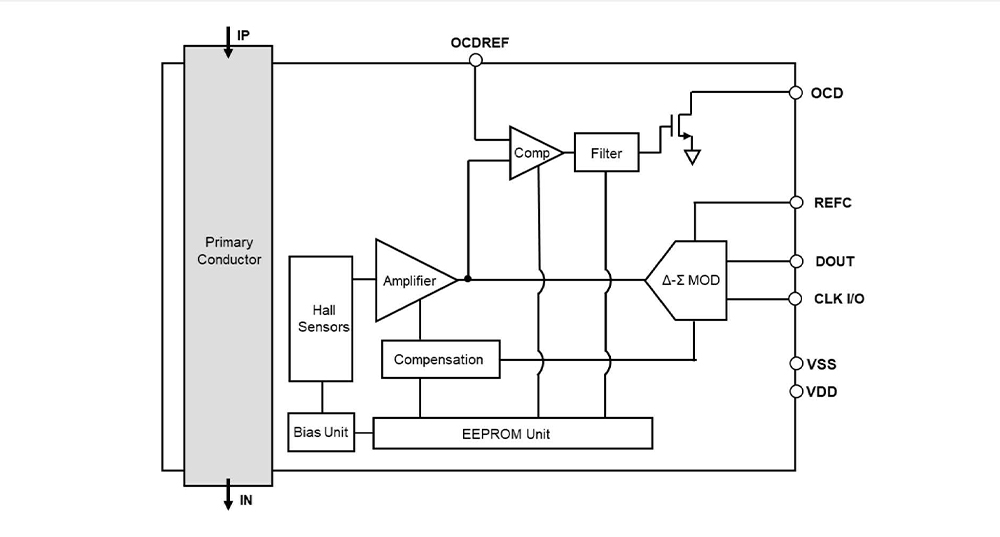

CQ3M 系列 框图
| Series | CQ3M Series |
|---|---|
| Current Sensor Type | Coreless Current Sensor IC Currentier |
| Package Size [mm] | 12.7 x 10.9 x 2.25 |
| Package Type | Small-Sized Surface Mount Package (SMD) |
| Power Supply Voltage [V] | 3.3 |
| Operating Temperature [℃] | -40 to 125 |
| Maximum Primary Current [Arms] | 100 |
| Working Voltage [Vrms] (Pollution Degree=2) | 557 (Reinforced Insulation) |
| Creepage / Clearance Distance (Min.) [mm] | 8.0 |
| Primary Conductor Resistance (Typ.) [mΩ] | 0.27 |
| Isolation Voltage [kVrms] | 5 (AC50Hz, 60s) |
| Stray Magnetic Field Reduction | Yes |
Overcurrent Detection Function
| Yes |
Sensitivity-Selectable Function
| Yes |
| Ratiometric / Non-Ratiometric | Non-Ratiometric |
| Safety Standards | IEC/UL62368-1 Certified Pending UL1577 Certified Pending |
| Pb Free | Yes |
| Halogen Free | Yes |
| MSL | MSL2a |
| Packing | Tape |
| Minimum Order Quantity [pcs.] | 1000 |
| Part Status | Preview |

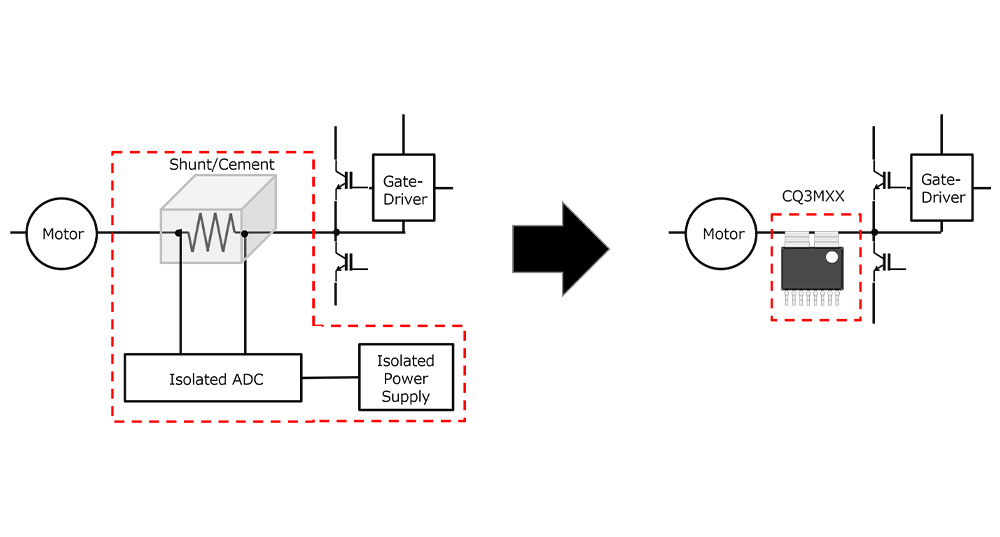

替代 ”分流电阻 + 绝缘 ADC” 方案的示意图
产品系列
| Product Name | Clock type | Clock Frequency | Linear Sensing Range (Apeak) | Sensitivity (%/A) | Overcurrent Detection Threshold | ||
|---|---|---|---|---|---|---|---|
| Min. (A) | Max. (A) | ||||||
CQ3M0x Sensitivity-Fixed Version | CQ3M01 | Input / Output Select via communication Factory Setting: Output | 20 MHz | ±11 | 4.00 | ±5.25 | ±26.24 |
| CQ3M02 | ±22 | 2.00 | ±10.50 | ±52.49 | |||
| CQ3M03 | ±44 | 1.00 | ±20.99 | ±104.98 | |||
| CQ3M04 | ±88 | 0.50 | ±41.98 | ±209.96 | |||
| CQ3M05 | ±115.2 | 0.382 | ±54.95 | ±274.82 | |||
| CQ3M06 | ±176 | 0.25 | ±83.96 | ±419.93 | |||
| CQ3M07 | ±235.3 | 0.187 | ±112.24 | ±561.41 | |||
CQ3M1x Sensitivity-Selectable Version | CQ3M11 | Selectable | Selectable | Selectable | Selectable | ||
技术资料
产品设计时所需的文档和数据可供下载。
产品概述
介绍 CQ3M 系列的产品概况及应用优势。
应用笔记
下载我们的 CQ3M 系列指南，了解关键见解和设计技巧。
Coming soon
PCB 设计套件
我们提供用于基板的 Gerber 数据、PCB 符号、足迹和 3D 模型。
ZIP
Coming soon
FAQ
Coming soon
品质资料
Coming soon
安全规格认证
Coming soon
查找其他产品
| Application | Supply Voltage | Output Voltage | Measurement Range | Ratiometric/ Non-Ratiometric | Creepage Clearance | Working Voltage * | Product Series | Part Status |
|---|---|---|---|---|---|---|---|---|
| (V) | (V) | (Apeak) | (mm) | (Vrms) | ||||
| Industrial | 5.0 | 5.0 | ± 115 to ± 225 | Ratiometric | ≧ 8.0 | 1118 | CZ375 系列 | MP |
| ± 5.3 to ± 180 | CZ370 系列 | MP | ||||||
| 0 to 345.2 | CZ372 系列 | MP | ||||||
| 3.0 | ± 11.6 to ± 166.6 | Non-Ratiometric | CZ3A 系列 | MP | ||||
| 3.3 | 3.3 | ± 12.9 to ± 129.1 | ||||||
| AVDD=5.0V DVDD=3.3V | ± 10.5 to ± 168.0 | CQ36 系列 (ΔΣ 数字输出) | MP | |||||
| 3.3 | ±11 to 235.3 | CQ3M 系列 (ΔΣ 数字输出) | Preview | |||||
| Automotive / Industrial | 5.0 | 5.0 | ± 20.9 to ± 154.0 | Ratiometric | CZ39 系列 | MP |
*在污染等级 2 条件下采用基本绝缘时
