CZ39 系列
与 SiC/GaN 功率器件高度适配的车载用电流传感器。
通过 100ns 超高速响应，实现任何高频控制和过流保护。

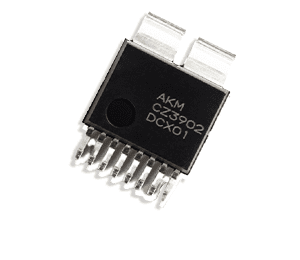

CZ39系列
概述
- 高速响应 : 100ns
- 初级导体电阻 : 0.3mΩ
- AEC-Q100
CZ39 系列 可以实现什么？
- 控制发热
- 提高系统效率
- 系统小型化
- 精密控制
CZ39系列产品与SiC/GaN功率器件高度适配，有助于实现车载充电机（OBC）和DC/DC转换器的小型化。产品灵敏度高、响应速度快，也适用于电子保险丝（E-Fuse）用途。
特长
1. 100ns高速响应，电流检测速度快
利用化合物霍尔元件的高灵敏度特性，实现电流检测的快速响应。
在使用了第三代半导体（SiC/GaN）功率器件的车载充电器（OBC）、DC/DC转换器中，通过搭载CZ39系列电流传感器，能够提高高频开关能力，进而缩小电路板尺寸。
此外，拥有实现过电流保护的高速响应能力，也将产品拓展到了汽车电源转换系统的电子保险丝（E-Fuse）应用中。
2. 初级导体电阻0.3mΩ，有效降低发热，简化热设计
我们开发了一种专有封装以实现0.3mΩ原边导体电阻。在环境温度125°C、连续通电40Arms的情况下也能够有效抑制发热，简化热设计。
此外，通过保证原边导体和副边侧端子之间的爬电距离和电气间隙来实现产品的绝缘性能，在超过650V的高耐压应用中也可以使用。
3. 抗噪声，高频开关动作下也能正常检测电流
使用第三代半导体（SiC/GaN）功率器件下进行的高压、高频开关动作，使得环境噪声变大。
CZ39系列产品在高压、高频开关动作下也能保持性能稳定，不受噪声影响，正常进行电流检测。
应用
- 电动汽车车载充电机（OBC）
- 电动汽车DC/DC转换器
- 电动汽车电子保险丝（E-Fuse）
产品信息

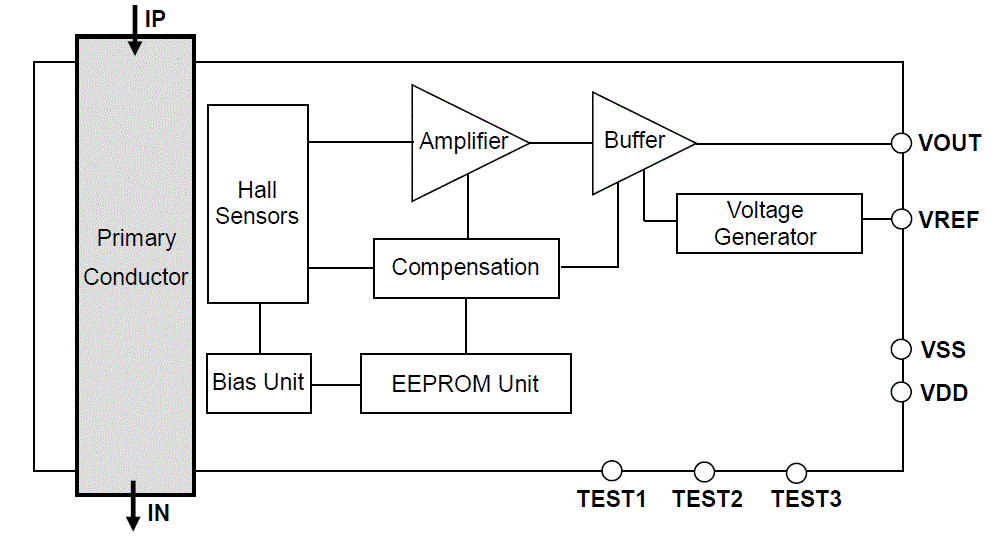

CZ39 系列 框图
| Series | CZ39 Series |
|---|---|
| Current Sensor Type | Coreless Current Sensor IC Currentier |
| Package Size [mm] | 11.5 x 8.3 x 2.0 |
| Package Type | Small-Sized Surface Mount Package (SMD) |
| Power Supply Voltage [V] | 5.0 (4.5 to 5.5) |
| Operating Temperature [℃] | -40 to 125 |
| Maximum Primary Current [Arms] | 40 |
| Working Voltage [Vrms] (Pollution Degree=1) | 1100 (Reinforced Insulation) |
| Creepage / Clearance Distance (Min.) [mm] | 7.2 |
| Primary Conductor Resistance (Typ.) [mΩ] | 0.3 |
| Isolation Voltage [kVrms] | 3.0 (AC50Hz, 60s) |
| VREF Pin | Yes |
| Stray Magnetic Field Reduction | Yes |
| Ratiometric / Non-Ratiometric | Ratiometric |
| Safety Standards | IEC/UL62368-1 Certified UL1577 Certified |
| Pb Free | Yes |
| Halogen Free | Yes |
| MSL | MSL2a |
| Packing | Tape |
| Minimum Order Quantity [pcs.] | 1000 |
| Part Status | MP |
产品系列 / 数据手册
| Product Name | Linear Sensing Range | Sensitivity | Temperature Drift of Sensitivity *1 | Temperature Drift of Zero-Current Output *1 | Total Accuracy *2 | Response time | Bipolar / Unipolar | Datasheet Download (PDF) |
|---|---|---|---|---|---|---|---|---|
| [A] | [mV/A] | [%] | [mV] | [%F.S.] | [ns] | |||
| CZ3902 | ±20.9 | 100.0 | ±0.7 | ±3.0 | 0.5 | 100 | Bipolar | CZ3902 DS |
| CZ3903 | ±34.9 | 60.0 | CZ3903 DS | |||||
| CZ3904 | ±52.4 | 40.0 | CZ3904 DS | |||||
| CZ3905 | ±83.9 | 25.0 | CZ3905 DS | |||||
| CZ3906 | ±125.6 | 16.7 | CZ3906 DS | |||||
| CZ3907 | ±154.0 | 13.6 | CZ3907 DS |
备注
* 1 以某批次实测结果的“平均值±1σ”的值而定义。
* 2 标准值定义为某批次实测结果的“平均值±1σ”值。
技術資料
产品设计时所需的文档和数据可供下载。
应用笔记
下载我们的 CZ39 系列指南，了解关键见解和设计技巧。
电动汽车用电子保险丝（eFuse）技术的确立
本资料介绍了将电流传感器作为电子保险丝应用的概念验证（PoC）。我们确立了一项新型保护技术，该技术满足下一代电动汽车充电系统对高速且高精度异常模式检测的要求。
PCB 设计套件
我们提供用于基板的 Gerber 数据、PCB 符号、足迹和 3D 模型。
ZIP (1.19MB)
MATLAB/Simulink 仿真模型
我们提供 MATLAB/Simulink 仿真模型。
FAQ
Comming soon
查找其他产品
| Application | Supply Voltage | Output Voltage | Maximum Primary Current | Measurement Range | Ratiometric/ Non-Ratiometric | Creepage Clearance | Working Voltage * | Product Series | Part Status |
|---|---|---|---|---|---|---|---|---|---|
| (V) | (V) | (Arms) | (Apeak) | (mm) | (Vrms) | ||||
| Industrial | 5.0 | 5.0 | 100 | ± 115 to ± 225 | Ratiometric | ≧ 8.0 | 1118 | CZ375 系列 | MP |
| 60 | ± 5.3 to ± 180 | CZ370 系列 | MP | ||||||
| 0 to 345.2 | CZ372 系列 | MP | |||||||
| 3.0 | 50 | ± 11.6 to ± 166.6 | Non-Ratiometric | CZ3A 系列 | MP | ||||
| 3.3 | 3.3 | ± 12.9 to ± 129.1 | |||||||
| AVDD=5.0V DVDD=3.3V | 60 | ± 10.5 to ± 168.0 | CQ36系列 (ΔΣ 数字输出) | MP | |||||
| Automotive / Industrial | 5.0 | 5.0 | 40 | ± 20.9 to ± 154.0 | Ratiometric | ≧ 7.2 | 1013 | CZ39 系列 | MP |
* 在污染程度 II 级情况下采取基本绝缘时
