多彩な動きを同時に検知、
新たな UI を 1 つの磁気センサーで

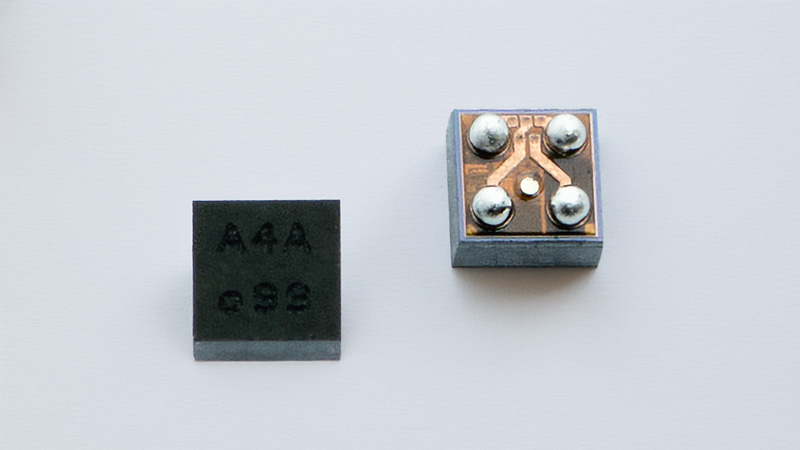

AK09974C は、X・Y・Z 軸の磁場を 1 パッケージで検出可能な 3D 磁気センサーです。磁石と組み合わせるシンプルな構成で、回転角度やストローク量を測定可能です。

また、X / Y 軸 ±78mT、Z 軸 ±200mT の広い測定レンジを備えており、磁石をセンサーに近づけて配置することが可能です。これにより、外部磁場の影響を受けにくい安定したセンシングを実現します。

さらに、AKM 独自の低ノイズ設計により、微小な磁場変化にも鋭く反応。複雑な動作検知においても、高い安定性と信頼性を実現します。

AK09974C は、センサー 1 つで直線移動、回転、開閉、傾きなどの基本動作だけでなく、複合的な動きも検出可能です。

さらに、センサー内部に角度演算や相対閾値設定、割込み出力 (IBI：In-Band Interrupt) といった処理機能を搭載。多様な 3D 磁気データの活用を、シンプルかつ効率的に行える設計となっています。

これにより、演算処理の一部をセンサー側で担うことができ、システム全体の構成簡素化・省電力化に貢献します。

小型パッケージ (0.76 × 0.76 × 0.50 mm) と広い測定レンジによって磁石とセンサーの近接配置が可能となり、システム全体の小型化に貢献します。

これにより、小型化が求められる機器においても、省スペースかつ柔軟なレイアウト設計をサポートします。

• スマートフォン
• ウェアラブル機器
• ゲーミング機器
• XR デバイス
