NDIR 方式ガスセンサー向け赤外線フォトダイオード

ガスセンサー

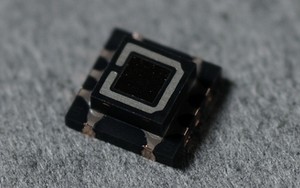

AK9710AE

高速応答・高 SNR を実現する AKM の赤外線フォトダイオード

AKM の赤外線フォトダイオードは、磁気センサーの製造で培った半導体薄膜のエピタキシャル成長技術を用いることで、ガスの吸収波長帯域に最適化した波長感度の制御、および、高速応答・高 SNR を実現しています。

また、独自の小型モールド樹脂パッケージング技術により、表面実装可能な小型 (SMD: Surface Mounted Devices) の赤外線センサーとしてガスセンサーの小型化に貢献します。

Product Name		AK9710AEF01	AK9710ADF01	AK9710AEF3A	AK9730AJF21	AK9710AJ
Output Current Ip	[nA]	1.04 to 4.9		0.58 to 2.04	2.9 to 14.2	15.4 to 39.2
Internal Resistance	[kΩ]	75 to 188		75 to 188	15 to 250	75 to 188
Optical Filter	[μm]	CWL : 4.28, FWHM : 0.27		CWL : 3.91, FWHM : 0.09	CWL : 3.32, FWHM : 0.19	-
Temperature Range	[°C]	-40 to 85	-40 to 90	-40 to 85	-40 to 85	-40 to 85
Size (D/W/H)	[mm]	3.0 x 3.0 x 1.01				3.0 x 3.0 x 0.4
Automotive grade (*)		-	Yes	-	-	-
AEC-Q101		-	Yes	-	-	-
Status		MP	MP	MP	MP	MP
Product Details		AK9710AEF01	AK9710ADF01	AK9710AEF3A	AK9730AJF21	AK9710AJ

More Information...

* 車室内の空気質モニター用途を想定しています。それ以外の用途を想定している場合はお問い合わせください。
