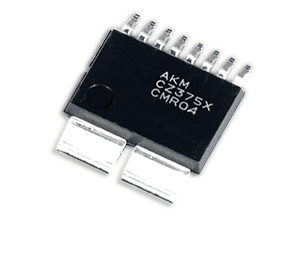

CZ375 シリーズ
システムの低発熱化・小型化に貢献。
100Arms を表面実装型パッケージで検出。
CZ375 シリーズ
製品概要
- 100Arms 対応
- ±115～±225Apeak 対応
- 超高精度
- 沿面・空間距離 8mm 以上
- コアレス電流センサー IC
実現できること
- 発熱抑制
- システム効率向上
- システム小型化
- 精密制御
CZ375 シリーズは、産業機器市場での絶縁規格 UL61800-5-1 に対応し、沿面距離・空間距離共に 8mm 以上かつ低発熱で超高精度なコアレス電流センサー IC です。
CZ375 シリーズは、CZ370 シリーズと同一パッケージでありながら、更なる大電流 100Arms に対応します。EV 急速充電ステーションやパッケージエアコンなど様々な用途での大電流検出や大容量モデルのインバータ制御に最適です。発熱抑制やシステム効率向上、スイッチング周波数高速化によるシステム小型化などのお客様の課題解決にも貢献できます。
特長
1. 低発熱により 100Arms までの幅広い電流範囲に対応
独自パッケージの開発により一次導体抵抗 ”0.27mΩ” という低抵抗を実現しています。これにより、シャント抵抗や他社類似製品と比較して、電流印加時の発熱を大幅に抑制することができ、100Arms 連続通電を実現しています。さらに、±225Apeak までの幅広い電流検出対応可能です。新製品 CZ375 シリーズによって、従来品 CZ370 シリーズ (±180Apeak) をご使用中のお客様は、更なる大電流定格機種への横展開が可能になりました。また、CZ370 シリーズと同一パッケージのため、パターンレイアウトをそのままお使いいただけます。
2. 沿面距離・空間距離 ≧ 8mm 以上
独自パッケージの開発により、沿面距離・空間距離共に 8mm 以上を実現しています。
Working Voltageが 550Vrms を超えており、400V 系の強化絶縁にて使用可能です。
3. 超高精度
クローズド電流センサーに匹敵する総合精度 ±0.4％F.S (Ta=0～90℃ Typ.) の超高精度電流センサー IC です。CZ370 シリーズと同等の高精度を持っています。
4. 高速応答 0.5μs@Typ
AKM の化合物ホール素子の高感度特性を活かした ASIC 技術により 0.5μs の高速応答を実現しています。
用途
- EV 急速充電ステーション
- パッケージエアコン
- 汎用インバーター
- パワーコンディショナー
- UPS
その他、絶縁が必要で発熱を抑えて小型化を実現したい用途に適しています。
製品情報
CZ375 シリーズ ブロック図
| Series | CZ375 Series |
|---|---|
| Current sensor type | Coreless Current Sensor IC : Currentier |
| Package size [mm] | 12.7 x 10.9 x 2.25 |
| Package Type (Mounting style) | (Small-sized) surface mount package (SMD) |
| Power Supply Voltage [V] | 5.0 (4.5 to 5.5) |
| Operating Temperature [℃] | -40 to 105 |
| Maximum Primary Current [Arms] |
100 |
| Working Voltage (pollution degree=2) [Vrms] |
558 (reinforced insulation) |
| Creepage / Clearance Distance (min.) [mm] |
8.0 |
| Primary conductor resistance (Typ.) [mΩ] |
0.27 |
| Isolation Voltage [kVrms] | 4.2(AC50Hz, 60s) |
| VREF Pin | Existence |
| Disturbance magnetic field fluctuation suppression function |
Existence |
| Overcurrent detection function |
Non-existence |
| Ratiometric / Non-Ratiometric |
Ratiometric |
| Safety Standards | IEC/UL62368-1 certified UL1577 certified |
| Pb Free | Yes |
| Halogen Free | Yes |
| MSL | MSL2a |
| JEDEC Standard Packaging | Compliant |
| Packaging | TAPE |
| Minimum Order Quantity [pcs.] | 1000 |
| Part Status | MP |
ラインアップ / データシート
| Product Name |
Linear Sensing Range |
Sensitivity |
Temperature Drift of Sensitivity *1 |
Temperature Drift of Zero-Current Output *1 |
Total Accuracy *2 |
Response time |
Bipolar / Unipolar |
Datasheet Download (PDF) |
|---|---|---|---|---|---|---|---|---|
| [A] | [mV/A] | [%] | [mV] | [%F.S.] | [μs] | |||
| CZ375A | ±115 | 19.5 | ±0.9 | ±2.8 | 0.5 -0.9~-0.7 |
0.5 | Bipolar | CZ375A DS |
| CZ375B | ±150 | 15.0 | ±2.8 | CZ375B DS |
||||
| CZ375C | ±188 | 12.0 | ±2.7 | CZ375C DS |
||||
| CZ375D | ±225 | 10.0 | ±2.7 | CZ375D DS |
[注意]
*1 あるロットにおける実測結果 (Ta = 0～90℃) の ”Typ値±3σ” の値で定義しています。
*2 標準値は、あるロットにおける実測結果 (Ta = 0～90℃) の ”Typ値±1σ” の値で定義しています。
同様に、Min値およびMax値は、あるロットにおける実測結果 (Ta = 0～90℃) の ”Typ値±3σ” の値で定義しています。
技術資料
電流センサー導入検討の際に便利な計算ツールやご使用前のシミュレーションツール等をご用意しています。
アプリケーションノート
CZ375 シリーズの電気的特性を詳細に解説。
具体的なデータとともにご紹介します。
PDF (1.78MB)
PCB デザインキット
評価ボード用 ガーバーデータ
PCB symbol, Footprint, 3D Modelを提供しています。
ZIP (1.33MB)
MATLAB シミュレーションモデル
MATLAB SImulinkでお使いいただけるシミュレーションモデルを提供しています。開発にぜひお役立てください。
FAQ
製品に関するよくある質問とその回答を掲載しています。
品質データ
AKM グループでは品質データを用意しています。
安全規格認定
CZ375 シリーズは UL62368、IEC62368、UL1577 を取得しています。下記から詳細な PDF をダウンロードいただけます。
設計サポート
電流センサー導入検討の際に便利な計算ツールやご使用前のシミュレーションツール等をご用意しています。
シリーズ一覧
| Supply Voltage |
Output Voltage |
Effective Current |
Measurement Range |
Bipolar / Unipolar |
Ratiometric/ Non-Ratiometric |
Creepage Clearance |
Working Voltage * |
Product Name |
Product Series |
Part Status |
|---|---|---|---|---|---|---|---|---|---|---|
| (V) | (V) | (Arms) | (Apeak) | (mm) | (Vrms) | |||||
| 5.0 | 5.0 | 100 | ± 115 to ± 225 | Bipolar | Retiometric | ≧ 8.0 | 1118 | CZ375x | CZ375 シリーズ | MP |
| 60 | ± 5.3 to ± 180 |
CZ370x | CZ370 シリーズ CZ372 シリーズ |
MP | ||||||
| 0 to 345.2 | Unipolar | CZ372x | ||||||||
| 3.0 | 50 | ± 11.6 to ± 166.6 | Bipolar | Non-Ratiometric | CZ3AGx | CZ3A シリーズ | MP | |||
| 3.3 | 3.3 | ± 12.9 to ± 129.1 | CZ3A0x |
* 汚染度Ⅱにおける基礎絶縁を取る場合
