ACCT 和 Currentier

ACCT是什么?

优点/缺点?

如何替换?

#01 电流 one point讲座

电流传感芯片

作为简单的电流检测方法之一,有一种方法叫做“ACCT”。 ACCT最大的优点就是便宜。 但其缺点是不能测量直流,精度差。 如果因为无法测量DC而无法实现想要添加的功能时,建议您更换为AKM的无芯电流传感器:Currentier。

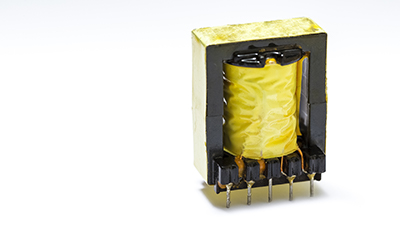

1. ACCT是什么?

ACCT是一种称为电流互感器的电流检测方法,通常简称为CT。 之所以被叫做“AC”CT,是因为这种电流检测方法在原理上不能测量直流电流,它是一种专门用于检测交流电流的方法。

* 注
有时,使用霍尔元件和带磁芯的电流传感器也称为“DCCT”。 原理与带芯电流传感器相同。 请注意,它与这里介绍的 ACCT 原理是不同的。

ACCT 常用于检测家用电器中的电流,例如洗衣机、吸尘器和电饭煲。

2. 何不能测量直流电流?

为什么电流互感器在原理上是不能测直流电? 因为它使用的是电磁感应。

图1 展示的是磁铁和线圈。

当该磁铁靠近或远离线圈时,线圈内部的磁场会发生变化。 为了抵消这种“磁场变化”,向线圈中通电流过相应的电流。 这就是电磁感应定律。

图1. 电磁感应定律

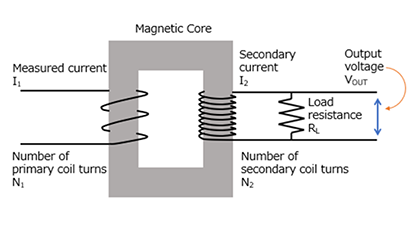

图2 为电流互感器的结构。

当被测电流 (AC) 流过一次侧时,一次侧的线圈中会发生“磁场变化”。 在2次侧,根据图1 所示的电磁感应定律,将流过一个以抵消此磁场的电流。 该电流通过负载电阻转换为电压。 这就是ACCT的原理。 因此,此方法无法测量没有引起“磁场变化”的DC电流。

图2. 电流互感器结构图

3. ACCT的优点/缺点

ACCT的优点/缺点如下。

【优点】

  • 通常很便宜
  • 无需电源

【缺点】

  • 无法测量直流电流
  • 测量精度低
  • 因为高频,会发生铁损
  • 无法降低高度

由于上述缺点,主要用于对精度测量要求不高的领域(例家电等)

4. 从ACCT 替换到 Currentier

近年来,家用电器也在不断发展,所需的功能也发生了变化。 为了实现这些功能
・ 想测量DC电流
・ 想以更高的精度检测电流
在这些情况下,我们推荐使用体积小、 精度高且易于使用的Currentier。

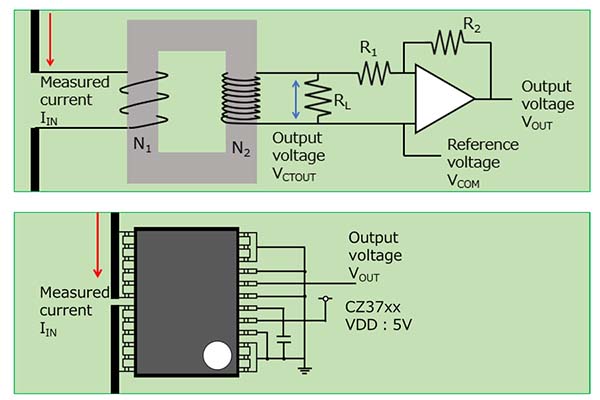

如图3 所示,当 CT 输出电压被放大到任意电压使用时。
输出电压 VOUT 可以表示如下。

图3 所示的 CQ3 系列,只需施加 VDD 即可获得以下输出。

Sens 是电流灵敏度,包含每个产品的温度特性在内都有被设计稳定的数值。

示例:CQ-3300 电流灵敏度 = 325mV/A

图3. 电流互感器,CQ3 等效电路

如上所述,ACCT 和 Currentier 的输出电压可以用同样的公式记述。 也就是说,如果要用Currentier代替ACCT,可选择与其系数K相同的电流灵敏度产品。 因此,更换极其简单,无需花费很多设计工时,很期待您可以尝试使用。

我们有计划继续推出小型/廉价的无芯电流传感器,敬请期待。
