#01 ACCT と Currentier
ACCTって？
メリット / デメリットは？
どうやって置き換えれば良いの？
電流検出の豆知識
電流センサー
シンプルな電流検出方式の１つとして"ACCT"という方式があります。
ACCT の最大のメリットは、安価であることです。一方でデメリットは、DC が測定できず精度が悪いことです。
"DC が測定できないために、追加したい機能が実現できない"といった際には、AKM のコアレス電流センサー：Currentier への置き換えがおすすめです。
1. ACCTとは？
ACCT とは、カレントトランスと呼ばれる電流検出方式で、シンプルに CT と書かれることも多くあります。ここであえて"AC" CT と書いたのは、この電流検出方式は、原理的に DC 電流を測定することができず、AC に特化した電流検出方式であるためです。
[注意]
ホール素子と磁性体コアを用いた電流センサーを"DCCT"と呼ぶことが時々あります。その原理は、コア付電流センサーと同じです。ここで紹介するACCTとは、原理から異なりますのでご注意ください。
ACCT は、充電ステーションやパッケージエアコン (PAC)、無停電電源 (UPS) などの SiC/GaN を用いた次世代パワーデバイスの電流検知によく使用されています。
2. なぜ DC 電流は測定できないの？
カレントトランスが、なぜ原理的に DC 電流が測定できないか？というと、電磁誘導を用いているためです。

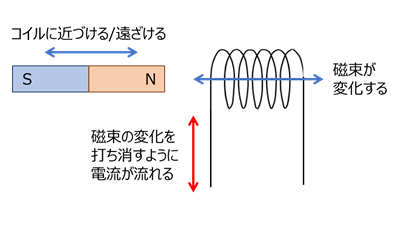

図1に磁石とコイルを示します。
この磁石をコイルに対して近づけたり遠ざけたりすると、コイルの中の磁場が変化します。この"磁場の変化"を打ち消すように、コイルに電流が流れます。これが電磁誘導の法則です。
図1. 電磁誘導の法則

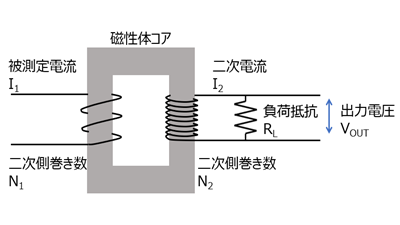

図2にカレントトランスの構造図を示します。
一次側に測定電流 (AC) が流れると、一次側のコイルに"磁場の変化"が発生します。二次側では図1で示した電磁誘導の法則により、この磁場の変化を打ち消すように電流が流れます。この電流を負荷抵抗を用いて電圧に変換します。これが ACCT の原理です。そのため、"磁場の変化"が発生しない DC の電流は測定することができません。
図2. カレントトランスの構造図
3. ACCT のメリット / デメリット
ACCT のメリット / デメリットは、下記の通りです。
【メリット】
- 一般的に安価
- 電源が不要
【デメリット】
- DC 電流が測定できない
- 測定精度が低い
- 高周波数では鉄損が発生する
- 低背化が出来ない
上記のようなデメリットにより、測定精度が必要とされない分野 (家電等) が中心となります。
4. ACCT から Currentier への置換
近年、家電も進化してきており、必要な機能が変化しています。その機能を実現するため、
- DC電流を測定したい
- もっと高精度に電流を検出したい
といったときに、小型・高精度で使いやすい Currentier がおすすめです。

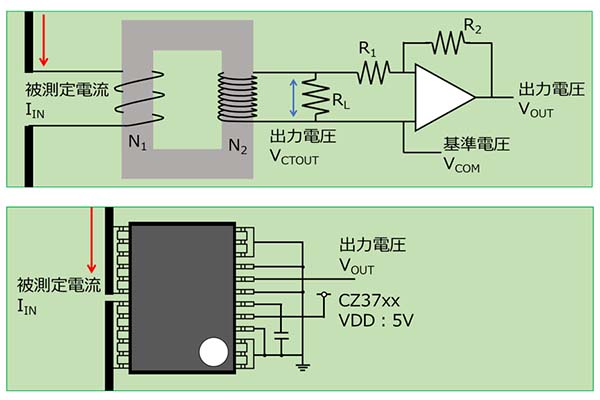

図3のように、CT の出力電圧を任意の電圧に増幅させて使用する場合、出力電圧 VOUT は、下記で表せます。
図 3 に示した CZ37 シリーズでは、VDDを印加するだけで、下記の出力が得られます。
"Sens"は電流感度であり、製品ごとに温度特性含めて安定な数値に設計されています。
例：CZ3700 電流感度 = 400mV/A
図3. カレントトランス, CZ37等価回路
上記の通り、ACCT と Currentier の出力電圧は、同様の式で記述できます。つまり、ACCT から Currentier に置き換えたい場合は、係数K と同じ電流感度の製品を選べばよい事がわかります。このように置き換えは簡単ですので、設計工数をなるべくかけずに、まずは試していただければ幸いです。
今後も、大電流 / 高速なコアレス電流センサー IC のラインアップを予定しておりますので、ご期待ください。
