大電流レンジ ±300A に対応した EV 向け電流センサーを開発
高出力化が進む双方向 OBC や DC/DC コンバーターの小型化に貢献

2026/05/12

概要

旭化成エレクトロニクス (AKM) は、EV 向け電流センサー CZ3K シリーズを開発しました。CZ3K シリーズは、最大 ±300A をカバーする広い測定電流範囲と一次導体抵抗値 0.27mΩ という低抵抗なパッケージにより、高出力化が進む双方向 OBC (On Board Charger) や DC/DC コンバーターの小型化に貢献します。

本製品は 2026 年 6 月 9 日～ 11 日にドイツ ニュルンベルグで開催される PCIM Europe 2026 に出展します。

製品の特長

システムの高出力化と小型化に貢献

本製品は、EV 向け電流センサーで採用実績がある CZ39 シリーズの特徴である高速応答性や耐ノイズ性能を継承したうえで、測定電流範囲を最大 ±300A へ拡張し、一次導体抵抗値も 0.27mΩ へ引き下げることで連続通電時の発熱抑制を実現しました。
SiC や GaN といった次世代パワーデバイスを用いた車載機器に本製品を使うことで、スイッチング周波数の高周波化が可能となることに加えて、従来よりも低抵抗にしたことで、基板サイズのさらなる小型化が可能となります。

高速かつ柔軟な過電流保護

本製品は、応答時間が 100ns と非常に短く、また、高精度であるため、過電流や短絡の高速保護にも適しています。さらに、測定電流範囲が ±300A と広いため、電子ヒューズ (eFuse) のように、電流値に応じて遮断時間や遮断電流の閾値を設定する用途にも向いており、システムの安全性向上に貢献します。

アプリケーション

  • OBC (On Board Charger)
  • EV用 DC/DC コンバーター
  • EV急速充電ステーション
  • EV用 電子ヒューズ (eFuse)

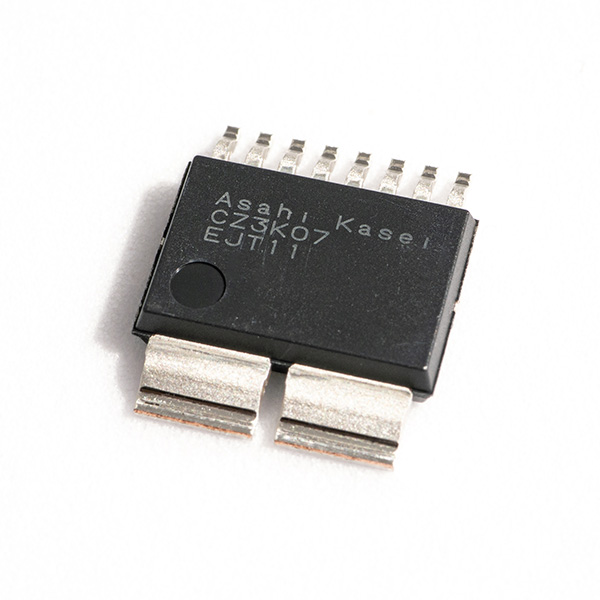

CZ3K シリーズ CZ3K シリーズ

ラインナップ

Product
Name		Measurement Range (Apeak)
Temperature
Drift of
Sensitivity *		Temperature
Drift of
Zero-Current
Output *		Total
Accuracy *		Response
time
Bipolar / Unipolar
[A][%][mV][%F.S.][ns]
CZ3K07±300±1.2±0.80.4100Bipolar
CZ3K05±168

[注意]

* あるロットにおける実測結果の ”平均値 ±1σ” の値で定義しています。
