エナジーハーべスティング
旭化成エレクトロニクス (AKM) のエナジーハーベスティング向け昇圧 DC/DC コンバーター IC の製品ラインアップをご紹介します。
AKM の昇圧 DC/DC コンバーターは、わずかな入力電圧から昇圧回路を起動できます。
使用する発電素子の性能にあわせて製品をお選びいただけます。
製品選定にあたっては電力シミュレータもご活用ください。
セレクションテーブルで探す
Part Number |
Part Status |
Input Voltage [V] |
Minimum input voltage to reach to VDETH2[V] |
Start to output [V] (VDETH2) |
Stop to output [V] (VDETH2) |
Over voltage protection [V] |
Other |
Operating Temperature [℃] |
Device Package |
Number of Pins |
---|---|---|---|---|---|---|---|---|---|---|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
AP4470 |
MP |
0.2 to 1.0 |
0.25 |
3.3 |
2.6 |
3.55 |
-30 to 85 |
HWQFN |
20 |
|
AP4470L |
MP |
0.2 to 1.0 |
0.24 |
2.7 |
2.1 |
2.95 |
-30 to 85 |
HWQFN |
20 |
|
AP4473 |
MP |
0.015 to 0.5 |
0.023 |
3.3 |
2.6 |
3.55 |
-30 to 85 |
HWQFN |
20 |
* Input voltage [V] :
エネルギーハーベスターをコンバータに接続したときの入力電圧 。(エネルギーハーベスターの開放電圧ではありません)
* Minimum inpit volatge to reach to VDETH2 [V] (Referance value) :
エネルギーハーベスターをコンバータに接続したときの入力電圧。 (エネルギーハーベスターの開放電圧ではありません)
AKM の評価基板での参考データであり、IC の仕様ではありません。
AKMの評価基板の詳細は、各製品のダウンロードフォームから入手してください。

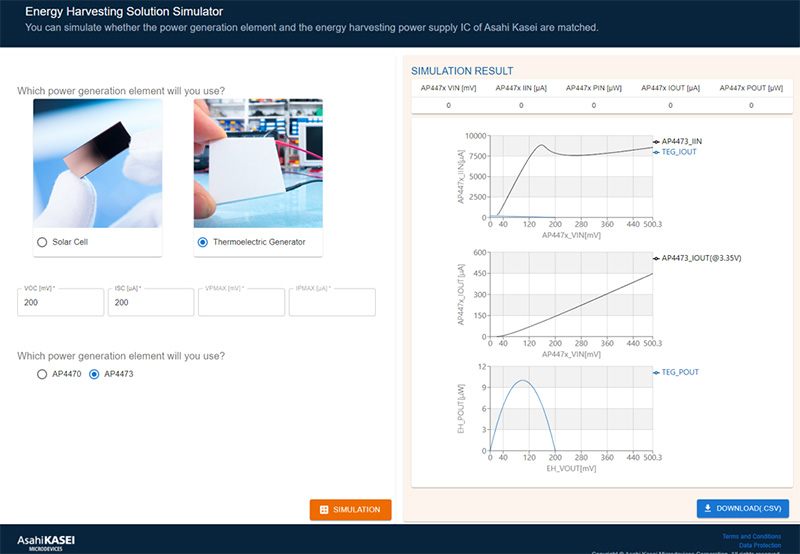

電力シミュレータで確認する
任意の発電素子と AKM の昇圧 DC/DC コンバーターから利用できる電力を計算可能なシミュレーターです。
システム検討の際に、環境エネルギーの収集時間を見積もることができます。
