Currentier 製品ラインナップ

シリーズごとの性能、仕様

電流センサー

Currentier は小型パッケージでありながら UL61800-5-1 に対応する絶縁を実現し、低発熱、高速応答、高精度等の特長を併せ持っています。

各製品シリーズにそれぞれ強みがあり、豊富なラインアップを取り揃えています。

ここではセレクションテーブル・製品マップ等を用いて製品をご検討いただけます。

CZ37 Series CZ37 Series

セレクションテーブルで探す

製品仕様から製品をお選びいただけます。

製品シリーズ名をクリックすると詳細がご覧いただけます。

Current
Sensor
Type
Package Supply
Voltage
Output
Voltage
Effective
Current
Measurement
Range
Bipolar /
Unipolar
Ratiometric/
Non-Ratiometric
Creepage
Clearance
Working
Voltage *
Product
Name
Product
Series
Part
Status
[V] [V] [Arms] [Apeak] [mm] [Vrms]
Coreless SOP 5.0 5.0 60 ± 5.3 to ± 180
Bipolar Retiometric ≧ 8.0 1118 CZ370x CZ37 シリーズ Preview
0 to 345.2 Unipolar CZ372x
3.0 50 ± 11.6 to ± 166.6 Bipolar Non-Ratiometric CZ3AGx CZ3A シリーズ Preview
3.3 3.3 ± 12.9 to ± 129.1 CZ3A0x
5.0 5.0 20 ± 4.5 to ± 42 Bipolar
Retiometric ≧ 5.0 1000 CQ330x CQ3 シリーズ NRND
± 20.5 to 42 Unipolar
3.3 3.3 ± 8.5 to ± 44 Bipolar CQ320x
20.9 Unipolar
Through
Hole
DIP 5.0 5.0 50 ± 21 to ± 170 Bipolar ≧ 13.3 1330 CQ233x CQ2 シリーズ NRND
3.3 3.3 ± 21 to ± 85 CQ223x
5.0 5.0 ± 170 ≧ 2.7 270 CQ2366

NRND

* 汚染度Ⅱにおける強化絶縁を取る場合

製品マップで探す

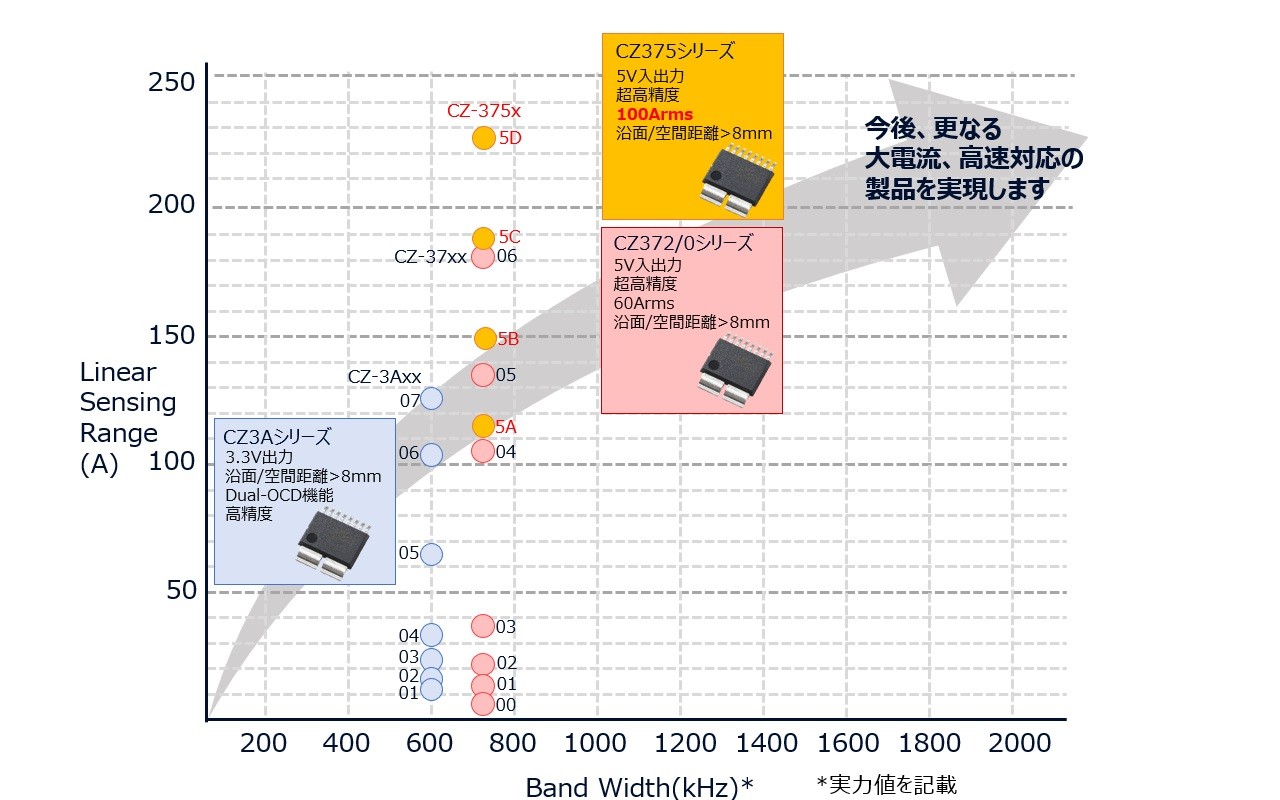

大電流対応と高速応答の観点から製品をマッピングしています。上に行くほど大電流、右に行くほど高速用途に対応しています。

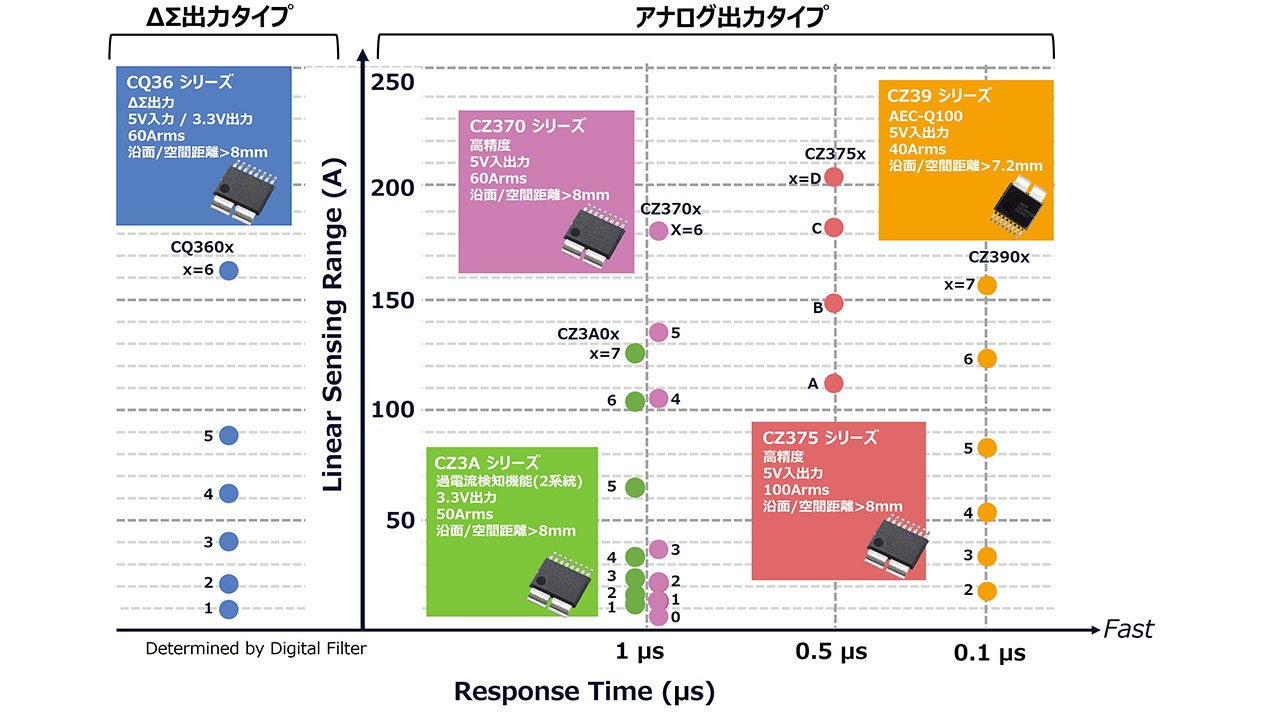

製品マップ

全製品一覧 (パラメトリックサーチ)

電源電圧や測定電流範囲から、最適な製品を絞り込む事が可能です。

「入出力特性確認ツール」で入出力特性を簡単に計算できます。併せてご利用ください。
