CZ3A シリーズ
システムの過電流保護や短絡検知のニュースタンダード。
高精度なアナログ出力と 2 系統の過電流検知出力。

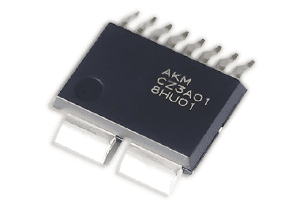

CZ3A シリーズ
製品概要
- 沿面・空間距離 8mm 以上
- 3V 系出力
- 高精度
- コアレス電流センサー IC
実現できること
- 発熱抑制
- システム効率向上
- システム小型化
- 精密制御
CZ3A シリーズは、産業機器市場での絶縁規格 UL61800-5-1 に対応し、沿面距離・空間距離共に 8mm 以上かつ低発熱で高精度なコアレス電流センサー IC です。
CZ3A シリーズは 3V 系であり、近年増加している 3V 系マイコンとのご使用に最適です。また、過電流検知 (コンパレーター) を 2 系統内蔵したことで、1 系統は過電流検知、もう 1 系統は制御モードのコントロールといった自由度の高い制御を実現します。
CZ3A シリーズ、 CZ370, CZ372 シリーズ、そして CZ375 シリーズは、同一パッケージ外形であり、それぞれ 5V系、3V 系の出力としています。
特長
1. 3V 系対応
CZ-3A シリーズは出力が 3V 系となっており、近年増加している 3V 系マイコンの AD コンバーターに対して最適です。
VDD も 5V、3.3V 両シリーズがあります。
VDD = 5V、出力 = 3V : CZ3AGx
VDD = 3.3V、出力 = 3.3V : CZ3A0x
2. 沿面距離、空間距離 ≧ 8mm
独自パッケージの開発により、沿面距離・空間距離共に 8mm 以上を実現しています。Working Voltage が 550Vrms を超えており、400V 系の強化絶縁にて使用可能です。
3. 低発熱により 50Arms までの幅広い電流範囲へ対応
CZ3A シリーズは、独自パッケージの開発により一次導体抵抗 ”0.27mΩ” という低抵抗を実現しています。これにより、シャント抵抗や他社類似製品と比較して電流印加時の発熱を大幅に抑制することができ、50Arms 連続通電を実現しています。
さらに、幅広い電流検出ラインアップを実現しており、システム基板の共通設計が可能で定格が異なる機種への横展開が容易に行えます。
4. 過電流検知機能
CZ3A シリーズは過電流検知機能を２系統搭載し、それぞれ過電流検知しきい値を外部から調整可能です。そのため、システムの保護部の設計が容易です。
用途
- AC モーター
- DC モーター
- UPS
- 汎用インバーター
- パワーコンディショナー ( DC 側)
その他、絶縁が必要で発熱を抑えて小型化を実現したい用途に適しています。
製品情報

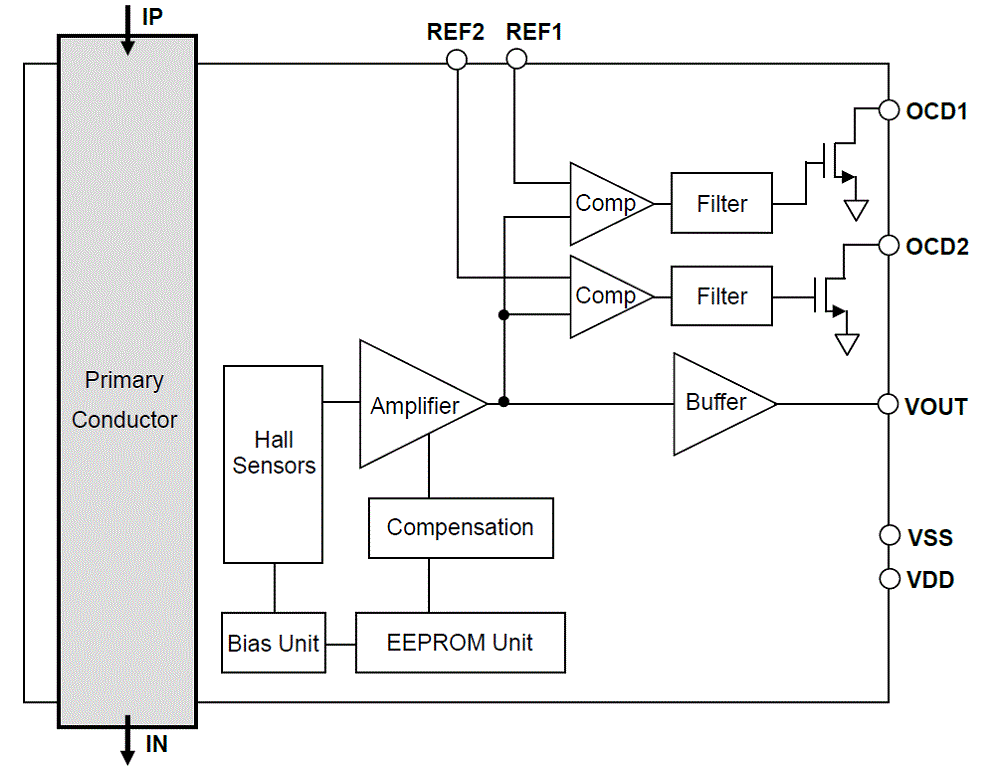

CZ3A シリーズ ブロック図
| Series |
CZ3A Series |
|---|---|
| Current sensor type | Coreless Current Sensor IC : Currentier |
| Package size [mm] | 12.7 x 10.9 x 2.25 |
| Package Type (Mounting style) | Small Outline Package (SOP) |
| Power Supply Voltage [V] | CZ3A0x : 3.3 (2.7 to 3.63) CZ3AGx : 5.0 (4.5 to 5.5) |
| Operating Temperature [℃] | -40 to 85 |
| Maximum Primary Current [Arms] |
50 |
| Working Voltage (pollution degree=2) [Vrms] |
557 (reinforced insulation) |
| Creepage / Clearance Distance (min.) [mm] |
8.0 |
| Primary conductor resistance (Typ.) [mΩ] |
0.27 |
| Isolation Voltage [kVrms] | CZ3A0x : 4.2 (AC50Hz, 60s) CZ3AGx : 3.0 (AC50Hz, 60s) |
| VREF Pin | Non-existence |
| Disturbance magnetic field fluctuation suppression function |
Existence |
| Overcurrent detection function |
Existence (Two systems, Adjustable threshold) |
| Ratiometric / Non-Ratiometric |
Non-Ratiometric |
| Safety Standards | IEC/UL62368-1 certified UL1577 certified |
| Pb Free | Yes |
| Halogen Free | Yes |
| MSL | MSL2a |
| JEDEC Standard Packaging | Compliant |
| Packaging | TAPE |
| Minimum Order Quantity | 1000 |
| Part Status |
MP |
ラインアップ / データシート
| Product Name |
Supply Voltage |
Output Voltage |
Linear Sensing Range |
Sensitivity |
Temperature Drift of Sensitivity *1 |
Temperature Drift of Zero-Current Output *1 |
Total Accuracy *2 |
Response Time |
Overcurrent detection 1 | Overcurrent detection 2 | Datasheet Download (PDF) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Threshold 1 Adjustable Range Max |
Response time |
Threshold 2 Adjustable Range Max |
Response time |
||||||||||
| [V] | [V] | [A] | [mV/A] | [%] | [mV] | [%F.S.] | [μs] | [A] | [μs] | [A] | [μs] | ||
| CZ3A01 | 3.3 | 3.3 | ±12.9 | 120 |
±0.8 | ±3.0 | 0.3 0.6 |
1 | 14.5 | 4.5 5.5 |
29.1 | 1.5 2.5 |
CZ3A01 DS |
| CZ3A02 | ±15.5 | 100 |
17.5 | 35.0 | CZ3A02 DS | ||||||||
| CZ3A03 | ±22.1 | 70 |
25.0 | 50.0 | CZ3A03 DS | ||||||||
| CZ3A04 | ±32.2 | 48 |
36.4 | 72.9 | CZ3A04 DS | ||||||||
| CZ3A05 | ±64.5 | 24 |
72.9 | 145.8 | CZ3A05 DS | ||||||||
| CZ3A06 | ±103.3 | 15 |
116.6 | 233.3 | CZ3A06 DS | ||||||||
| CZ3A07 | ±129.1 | 12 | 145.8 | 291.6 | CZ3A07 DS | ||||||||
| CZ3AG1 | 5.0 | 3.0 | ±11.6 | 120 |
±0.8 | ±2.7 | 0.3 0.6 |
3.6 | 14.5 | 5.5 6.7 |
29.1 | 2.5 3.7 |
CZ3AG1 DS |
| CZ3AG2 | ±14.0 | 100 | 17.5 | 35.0 | CZ3AG2 DS | ||||||||
| CZ3AG3 | ±20.0 | 70 | 25.0 | 50.0 | CZ3AG3 DS | ||||||||
| CZ3AG4 | ±29.1 | 48 | 36.4 | 72.9 | CZ3AG4 DS | ||||||||
| CZ3AG5 | ±58.3 | 24 | 72.9 | 145.8 | CZ3AG5 DS | ||||||||
| CZ3AG6 | ±93.3 | 15 | 116.6 | 233.3 | CZ3AG6 DS | ||||||||
| CZ3AG7 | ±116.6 | 12 | 145.8 | 291.6 | CZ3AG7 DS | ||||||||
[注意]
*1 あるロットにおける実測結果 (Ta = 0～90℃) の ”Typ値±3σ” の値で定義しています。
*2 標準値は、あるロットにおける実測結果 (Ta = 0～90℃) の ”Typ値±1σ” の値で定義しています。
同様に、Min値およびMax値は、あるロットにおける実測結果 (Ta = 0～90℃) の ”Typ値±3σ” の値で定義しています。
技術資料
電流センサー導入検討を進めるのにアプリケーションノートやシミュレーションツール等をご用意しています。
アプリケーションノート
CZ3A シリーズの電気的特性を詳細に解説。
具体的なデータとともにご紹介します。
PDF (2.66MB)
PCB デザインキット
評価ボード用 ガーバーデータ
PCB symbol, Footprint, 3D Modelを提供しています。
ZIP (1.33MB)
MATLAB シミュレーションモデル
MATLAB SImulinkでお使いいただけるシミュレーションモデルを提供しています。開発にぜひお役立てください。
FAQ
製品に関するよくある質問とその回答を掲載しています。
設計サポート
電流センサー導入検討の際に便利な計算ツールやご使用前のシミュレーションツール等をご用意しています。
シリーズ一覧
| Supply Voltage |
Output Voltage |
Effective Current |
Measurement Range |
Bipolar / Unipolar |
Ratiometric/ Non-Ratiometric |
Creepage Clearance |
Working Voltage * |
Product Name |
Product Series |
Part Status |
|---|---|---|---|---|---|---|---|---|---|---|
| (V) | (V) | (Arms) | (Apeak) | (mm) | (Vrms) | |||||
| 5.0 | 5.0 | 100 | ± 115 to ± 225 | Bipolar | Retiometric | ≧ 8.0 | 1118 | CZ375x | CZ375 シリーズ | MP |
| 60 | ± 5.3 to ± 180 |
CZ370x | CZ370 シリーズ CZ372 シリーズ |
MP | ||||||
| 0 to 345.2 | Unipolar | CZ372x | ||||||||
| 3.0 | 50 | ± 11.6 to ± 166.6 | Bipolar | Non-Ratiometric | CZ3AGx | CZ3A シリーズ | MP | |||
| 3.3 | 3.3 | ± 12.9 to ± 129.1 | CZ3A0x |
* 汚染度Ⅱにおける基礎絶縁を取る場合
