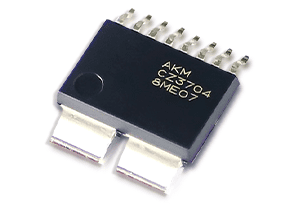

CZ370, CZ372 シリーズ
容量別ラインナップ展開の設計工数削減に貢献。
同一パッケージで幅広い電流範囲をカバー。
CZ370, CZ372 シリーズ
製品概要
- 5V 動作
- 沿面・空間距離 8mm 以上
- 60Arms 対応
- 高精度
実現できること
- 発熱抑制
- システム効率向上
- システム小型化
- 精密制御
CZ370, CZ372 シリーズは、産業機器市場での絶縁規格 UL61800-5-1 に対応し、沿面距離・空間距離共に 8mm 以上かつ低発熱で超高精度なコアレス電流センサー IC です。
CZ370, CZ372 シリーズと CZ3A シリーズは、同一パッケージ外形であり、それぞれ 5V 系、3V 系の出力としています。CZ370, CZ372 シリーズは 5V 系であり、伝送ノイズの厳しい製品に最適です。
AC モーターや汎用インバーターの相電流検知等、多くの用途に使用可能な両極検知タイプ (CZ370x) と、太陽光発電パワーコンディショナーの DC 検出等に使用可能な片極検知タイプ (CZ372x) のラインアップがあります。
特長
1. 沿面距離・空間距離 ≧ 8mm
独自パッケージの開発により、沿面距離・空間距離共に 8mm 以上を実現。 Working Voltage が 550Vrms を超えており、400V 系の強化絶縁にて使用可能です。
2. 低発熱により 60Arms までの幅広い電流範囲に対応
独自パッケージの開発により一次導体抵抗 ”0.27mΩ” という低抵抗を実現。これにより、シャント抵抗や他社類似製品と比較して、電流印加時の発熱を大幅に抑制することができ、60Arms 連続通電が可能となります。 さらに、±5.3A から ±180A までの幅広い電流検出ラインアップを実現しており、システム基板の共通設計が可能で、定格が異なる機種への横展開が容易に行えます。
3. 超高精度
クローズド電流センサに匹敵する総合精度 "0.4%F.S.(Ta=0～90℃)" の超高精度なコアレス電流センサー IC です。 従来のコアレス電流センサー IC の課題であった、外乱磁場を抑制する機能を内蔵し、幅広いアプリケーションにおいてシステム効率の改善と精密制御に貢献します。
用途
両極検知タイプ (CZ370x)
- EV 急速充電ステーション
- パッケージエアコン
- 汎用インバーター
- パワーコンディショナー
- UPS
片極検知タイプ (CZ372x)
- パワーコンディショナー (DC 側)
- 各種過電流検知用途
一方向に流れる電流を測定する際には、両極検知タイプに比べてより高い分解能を実現できます。
その他、絶縁が必要で発熱を抑えて小型化を実現したい用途に適しています。
製品情報
CZ370, CZ372 シリーズ ブロック図
| Series | CZ370, CZ372 Series |
|---|---|
| Current sensor type | Coreless Current Sensor IC : Currentier |
| Package size [mm] | 12.7 x 10.9 x 2.25 |
| Package Type (Mounting style) | (Small-sized) surface mount package (SMD) |
| Power Supply Voltage [V] | 5.0 (4.5 to 5.5) |
| Operating Temperature [℃] | -40 to 105 |
| Maximum Primary Current [Arms] | 60 |
| Working Voltage [Vrms] (pollution degree=2) |
557 (reinforced insulation) |
| Creepage / Clearance Distance (min.) [mm] | 8.0 |
| Primary conductor resistance (Typ.) [mΩ] | 0.27 |
| Isolation Voltage [kVrms] | 3.0 (AC50Hz, 60s) |
| VREF Pin | Existence |
| Disturbance magnetic field fluctuation suppression function | Existence |
| Overcurrent detection function | Non-existence |
| Ratiometric / Non-Ratiometric | Ratiometric |
| Safety Standards | IEC/UL62368-1 certified UL1577 certified |
| Pb Free | Yes |
| Halogen Free | Yes |
| MSL | MSL2a |
| JEDEC Standard Packaging | Compliant |
| Packaging | TAPE |
| Minimum Order Quantity [pcs] | 1000 |
| Part Status | MP |
ラインアップ / データシート
| Product Name |
Linear Sensing Range |
Sensitivity |
Temperature Drift of Sensitivity *1 |
Temperature Drift of Zero-Current Output *1 |
Total Accuracy *2 |
Response time |
Bipolar / Unipolar |
Datasheet Download (PDF) |
|---|---|---|---|---|---|---|---|---|
| [A] | [mV/A] | [%] | [mV] | [%F.S.] | [μs] | |||
| CZ3700 | ±5.3 | 400 | ±0.7 | ±4.9 | ±0.4 -0.7~0.5 |
1 | Bipolar | CZ3700 DS |
| CZ3701 | ±10.7 | 200 | ±4.0 | CZ3701 DS |
||||
| CZ3702 | ±21.5 | 100 | ±3.5 | CZ3702 DS |
||||
| CZ3703 | ±36 | 60 | ±3.3 | CZ3703 DS |
||||
| CZ3704 | ±54 | 40 | ±3.2 | CZ3704 DS |
||||
| CZ3705 | ±86.4 | 25 | ±3.1 | CZ3705 DS |
||||
| CZ3706 | ±180 | 12 | ±3.1 | CZ3706 DS |
||||
| CZ3720 | -0.4 ~ 10.3 |
400 | ±0.7 | ±4.9 | ±0.7 -1.2~0.7 |
1 | Unipolar | CZ3720 DS |
| CZ3721 | -0.8 ~ 20.6 |
200 | ±4.0 | CZ3721 DS |
||||
| CZ3722 | -1.7 ~ 41.3 |
100 | ±3.5 | CZ3722 DS |
||||
| CZ3723 | -2.9 ~ 68.8 |
60 | ±3.3 | CZ3723 DS |
||||
| CZ3724 | -4.4 ~ 103.4 |
40 | ±3.2 | CZ3724 DS |
||||
| CZ3725 | -7.1 ~ 165.8 |
25 | ±3.1 | CZ3725 DS |
||||
| CZ3726 | -14.9 ~ 345.2 |
12 | ±3.1 | CZ3726 DS |
[注意]
*1 あるロットにおける実測結果 (Ta = 0～90℃) の ”Typ値±3σ” の値で定義しています。
*2 標準値は、あるロットにおける実測結果 (Ta = 0～90℃) の ”Typ値±1σ” の値で定義しています。
同様に、Min値およびMax値は、あるロットにおける実測結果 (Ta = 0～90℃) の ”Typ値±3σ” の値で定義しています。
技術資料
電流センサー導入検討の際にご利用いただける資料をご用意しています。
アプリケーションノート
CZ370, CZ372 シリーズの電気的特性を詳細に解説。具体的なデータとともにご紹介します。
PDF (1.89MB)
PCB デザインキット
評価ボード用 ガーバーデータ
PCB symbol, Footprint, 3D Modelを提供しています。
ZIP (1.33MB)
MATLAB シミュレーションモデル
MATLAB SImulinkでお使いいただけるシミュレーションモデルを提供しています。開発にぜひお役立てください。
FAQ
製品に関するよくある質問とその回答を掲載しています。
設計サポート
電流センサー導入検討の際に便利な計算ツールやご使用前のシミュレーションツール等をご用意しています。
シリーズ一覧
| Supply Voltage |
Output Voltage |
Effective Current |
Measurement Range |
Bipolar / Unipolar |
Ratiometric/ Non-Ratiometric |
Creepage Clearance |
Working Voltage * |
Product Name |
Product Series |
Part Status |
|---|---|---|---|---|---|---|---|---|---|---|
| (V) | (V) | (Arms) | (Apeak) | (mm) | (Vrms) | |||||
| 5.0 | 5.0 | 100 | ± 115 to ± 225 | Bipolar | Retiometric | ≧ 8.0 | 1118 | CZ375x | CZ375 シリーズ | MP |
| 60 | ± 5.3 to ± 180 |
CZ370x | CZ370 シリーズ CZ372 シリーズ |
MP | ||||||
| 0 to 345.2 | Unipolar | CZ372x | ||||||||
| 3.0 | 50 | ± 11.6 to ± 166.6 | Bipolar | Non-Ratiometric | CZ3AGx | CZ3A シリーズ | MP | |||
| 3.3 | 3.3 | ± 12.9 to ± 129.1 | CZ3A0x |
* 汚染度Ⅱにおける基礎絶縁を取る場合
