Shaft-End 配置における磁石選定ガイドライン
回転角センサー IC アプリケーションノート
本資料の概要
本資料は、 Shaft-End 配置の磁気式エンコーダーシステムを構築する際の、磁石選定ガイドラインです。
AKM の回転角センサー AK7455 シリーズは、パッケージ表面に水平方向に入る磁場 (Bx, By) を検出し演算処理をすることで、 0 ～ 360 度の角度情報を出力します。磁石とセンサーのみで容易に非接触回転角センサーを実現します。しかし、これまで磁気式を使用したことがない方やはじめて AKM の回転角センサーをご検討される方にとって、最適な磁石を選定すること、センサー配置を決めることは簡単ではありません。

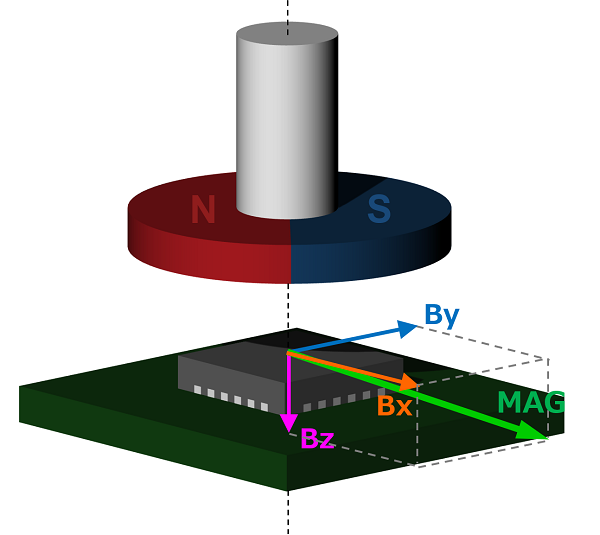

図 1 のように磁石中心とセンサー中心が回転軸上に一直線に並んだ配置を Shaft-End 配置と呼びます。

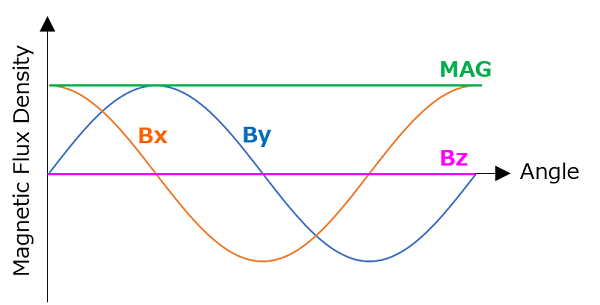

図 2 は Shaft-End 配置で、回転角度に対する磁場 (Bx, By) の変化を示しています。
図 1. Shaft-End 配置
図2. 回転角度に対する磁場 (Bx, By)
* Shaft-End 配置で軸ずれが無い場合、Bz = 0
図 3、図 4 は、本資料に掲載した磁場解析シミュレーションのデータ例です。
AKM 推奨の磁石を用いた場合のセンサーの設置可能範囲や、軸ずれによる角度誤差などのデータを掲載しています。

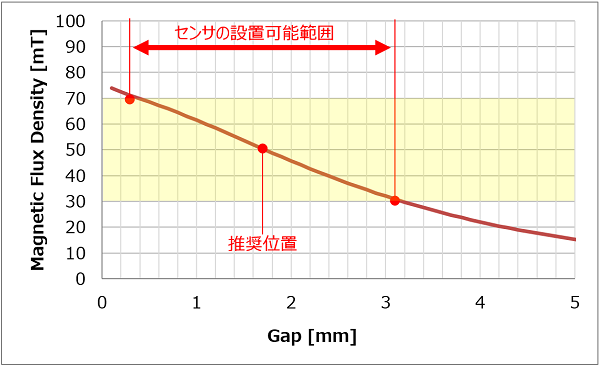

図 3. 掲載しているデータ例① センサ設置可能範囲 (推奨磁石使用)

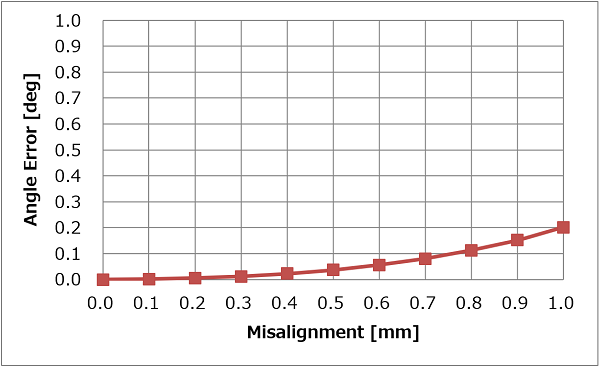

図 4. 掲載しているデータ例② 軸ずれに対する角度誤差 (推奨磁石使用)
また、推奨磁石を用いた場合の諸特性の他に、下記の検証結果も掲載しています。
- 推奨磁石をベースに、サイズをマイナーチェンジした場合のセンサーの設置可能範囲や角度誤差への影響
- 磁石の形状や材料を変更した場合のセンサーの設置可能範囲や角度誤差への影響
