センサー コア

(センスエア)

センサー コアとは、センスエアの NDIR 方式 CO2 センサーを構成する赤外線光源 / 赤外線センサー / 演算および光源駆動回路 / 光学部品 をモジュール化した製品の名称です。

CO2 センサー

概要

ガスの検出部

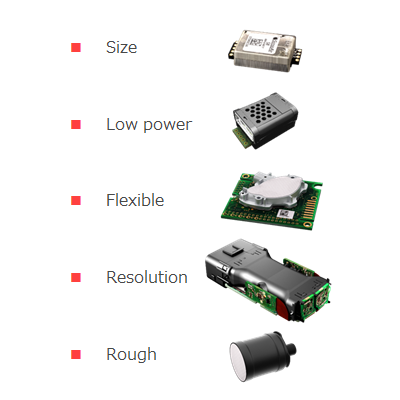

センサーコア (Sensor Core) は、赤外線光源／赤外線センサー／演算および光源駆動回路／光学部品 をモジュール化した製品です。

CO2 濃度値が出力されるためお客さまのシステムでの追加演算は不要で、小型の CO2 測定器の回路・筐体設計を自ら行うお客さまに最適です。

Gas detection Unit

仕様比較

製品名  特長​ 平均消費電流​ 測定レンジ​ 電源電圧​ 出力​ Communication​
I2C​ UART​

Sunrise
​		  低消費電流​ 34 uA​ 0-10,000ppm​ 3.05-5.5 V​ ​ ✓​ ✓​

Sunlight CO2
 		 低消費電流​ 30uA or lower 400-10,000ppm​ 3.05-5.5 V​   ✓ ✓

S88
​		 小型​ 18-30 mA​ 400-10,000ppm​ 4.5-5.25 V​ PWM / デジタル​   ✓​

S8
​		  小型​ 18-30 mA​ 0-50,000ppm​ 4.5-5.25 V​ PWM / デジタル​   ✓​

K30​
 		  多機能​ 40 mA​ 0-5,000ppm​ 4.5-14 V​ アナログ / デジタル​ ✓​ ✓​

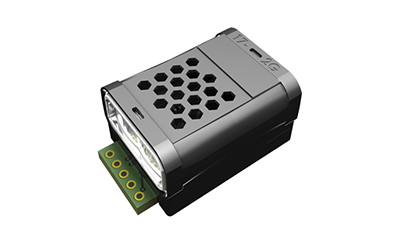

Sunrise/Sunlight CO2

Senseair Sunrise/Sunlight CO2 (センスエア社製)

Senseair Sunrise/Sunlight CO2 は、AKM 製の 赤外線LED と 赤外線センサー を使用した NDIR 方式の CO2 センサーです。センサーの精度は ± (30ppm + 読み値の 3 ％) と高精度でありながら、平均消費電流はバッテリー動作可能な 34μA を実現しました。

ABC (Automatic Baseline Correction) アルゴリズムを内蔵しており、定期的に自動較正するため取り付け後はメンテナンスフリーで使用できます。

また評価キットを利用することで、すぐに評価を開始できます。

特長

  • 低消費電流
  • 高精度
  • 自動較正アルゴリズム (ABC アルゴリズム) 内蔵
  • I2C および UART インターフェース
  • ANSI/ASHRAE Standard 62.1-2022 Addendum ab 対応 (*1)
[Notes]  *1 Sunrise のみ
Senseair Sunrise/Sunlight CO2 Senseair Sunrise/Sunlight CO2

主な仕様

Product name

Sunrise

Sunlight CO2

Product number

006-0-0008

006-1-0100

Measurement range

0-10,000ppm

400-10,000ppm
Accuracy (*2)

+/- (30ppm +3% of reading)

+/- (50ppm +3% of reading)
Accuracy
(ANSI/ASHRAE standard 62.1) (*3)		 +/- 75ppm  -

eak current

< 125mA

< 80mA

Average current (*4)

34uA

30uA or lower

Communication

UART / I2C

UART / I2C

Dimensions

33.5 x 19.7 x t11.5mm

34 x 21 x t12mm

Power supply

3.05-5.5V

3.05-5.5V
Operation
Temperature range		 0-50℃
 0-50℃
Compliance with RESET Grade A Grade B
Compliance with WELL Building Standard WELL v2 WELL v2

[Notes]
*2 15-35℃, 0-85%RH, After three ABC period
*3 Measurement range: 1,501-2,500ppm
*4 Power supply 3.3V, Measurement period 16sec

Customer Stories

採用事例

採用事例

採用事例

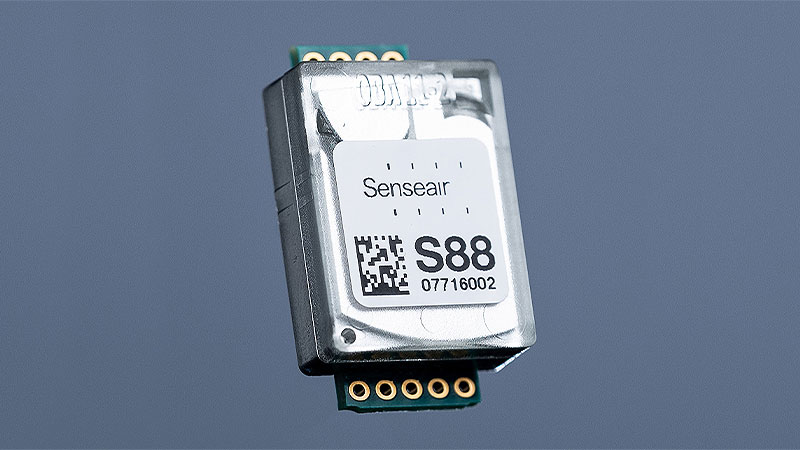

S88

Senseair S88 Family (センスエア社製)

Senseair S88 は小型の NDIR 方式 CO2 センサーです。

Senseair S8とピン互換なため、既存システムからの移行も容易です。
室内における換気と空気質管理に関する最新基準 (ANSI/ASHRAE Standard 62.1-2022 Addendum ab) に対応しており、省エネを目的とした HVAC 用途や室内空気質の改善を目的としたモニター用途などに適しています。UART インターフェースだけでなく Alarm 出力も備えており、製品に簡単に実装することが可能です。

また評価キットを利用することで、すぐに評価を開始できます。

特長

  • ANSI/ASHRAE Standard 62.1-2022 Addendum ab 対応
  • 小型
  • 高精度
  • 自動較正アルゴリズム (ABC アルゴリズム) 内蔵
Senseair S88 Senseair S88

主な仕様

Product name

S88 RESIDENTIAL

S88 LP

Product number

004-1-0100

004-1-0101

Measurement range

400-10,000ppm

Accuracy (*1)

+/- (50ppm

+3% of reading)

+/- (40ppm

+3% of reading)
Accuracy
(ANSI/ASHRAE standard 62.1) (*2)
 +/- 75ppm

Peak current

300mA

Average current

30mA

<18mA

Alarm output
(Open / Close)

1000 / 800ppm

PWM output
(0-100% duty cycle)

for 0-2000ppm

Communication

UART

Dimensions

33.9 x 19.8 x t8.7mm

Power supply

4.5-5.25V

Operation
Temperature range

0-50℃
Compliance with RESET Grade B
Compliance with WELL Building Standard WELL v2

[Notes]
 *1 After three ABC period
 *2 Measurement range: 400-2,500ppm

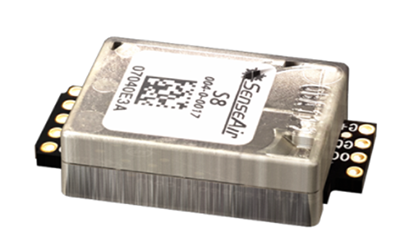

S8

Senseair S8 Family (センスエア社製)

Senseair S8 は小型の NDIR 方式 CO2 センサーです。

省エネを目的とした HVAC 用途や室内空気質の改善を目的としたモニター用途などに幅広く用いられています。UART インターフェースだけでなく Alarm 出力も備えており、製品に簡単に実装することが可能です。

また評価キットを利用することで、すぐに評価を開始できます。

特長

  • 小型
  • 高精度
  • 自動較正アルゴリズム (ABC アルゴリズム) 内蔵
Senseair S8 Senseair S8

主な仕様

Product name

S8 COMMERCIAL

S8 RESIDENTIAL

S8 LP

S8 2%

S8 5%

Product number

004-0-0010

004-0-0013

004-0-0053

004-0-0050

004-0-0017

Measurement range

0-10,000ppm

0-20,000ppm

0-50,000ppm

Accuracy (*)

+/- (30ppm

+3% of reading)

+/- (70ppm

+3% of reading)

+/- (40ppm

+3% of reading)

+/- (200ppm

+3% of reading)

+/- (200ppm

+10% of reading)

Peak current

300mA

Average current

30mA

<18mA

30mA

Alarm output
(Open / Close)

1000 / 800ppm

8500 / 6500ppm

PWM output
(0-100% duty cycle)

for 0-2000ppm

for 0-20,000ppm

for 0-50,000ppm

Communication

UART

Dimensions

33.9 x 19.8 x t8.7mm

Power supply

4.5-5.25V

Operation
Temperature range

0-50℃

5-50℃

[Notes] *1 After three ABC period

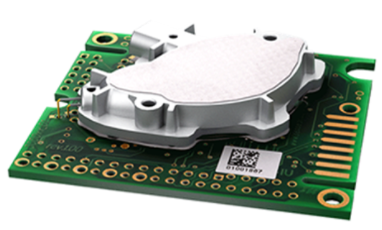

K30

Senseair K30 Family (センスエア社製)

Senseair K30 は、さまざまなセンシングおよび制御アプリケーション向けにカスタマイズできます。

2つのアナログ出力と 2 つのデジタル出力を備えており、Senseair DevelopmentKit と UIP5 を用いることでカスタム設定可能な柔軟な製品です。

また評価キットを利用することで、すぐに評価を開始できます。

特長

  • カスタム設定可能
  • 高精度
  • アナログ出力およびデジタル出力可能
  • 自動較正アルゴリズム (ABC アルゴリズム) 内蔵
Senseair K30 Senseair K30

主な仕様

Product name

K30

K33 LP T

Product number

030-8-0006

033-8-0008

Measurement range

0-5,000ppm

0-5,000ppm

Accuracy (*)

+/- (30ppm

+3% of reading)

+/- (30ppm

+3% of reading)

Peak current

<300mA

<300mA

Average current

40mA

<1.5mA

Linear analog output

(for 0 - 2,000ppm)

OUT1 : 0-4V

OUT2 : 1-5V

-

Digital output
(Low / High)

OUT3 : 700 / 800ppm

OUT4 : 900 / 1,000ppm

-

Communication

UART / I2C

UART / I2C

Dimensions

51 x 58 x t12mm

51 x 57 x t12.5mm

Power supply

4.5-14V

4.75-12V

Operation
Temperature range

0-50℃

[Notes] *1 After three ABC period

サンプル・製品の購入・技術的なお問い合わせ

サンプルは Web代理店 Digi-key から購入できます。
製品の販売は全て正規代理店経由となります。

Purchase a sample

サンプルの購入

Senseair | Digi-Key
Distributors

販売代理店

販売代理店
Contact us

AKM へコンタクト

AKMへコンタクト

センスエア (Senseair) について

2018 年に旭化成エレクトロニクス (AKM) グループの一員となった Senseair は、非分散型赤外線 (NDIR: Non-Dispersive Infrared) 方式の技術を用いたガスセンサーのプロバイダーです。常に新しいガスセンサーの技術開発および量産化を目指しています。
