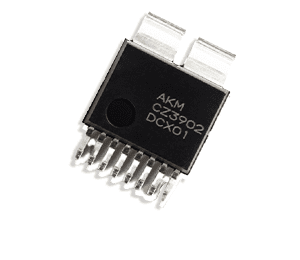

CZ39 シリーズ
SiC/GaN パワーデバイスと親和性の高い車載対応電流センサー。
100ns の超高速応答で、いかなる高周波制御、過電流保護も実現します。
CZ39 シリーズ
製品概要
- 高速応答時間 : 100ns
- 広帯域
- 低抵抗 : 0.3mΩ
- AEC-Q100
実現できること
- 高速応答
- 発熱抑制
- 耐ノイズ性
- システム小型化
CZ39 シリーズは、SiC/GaN パワーデバイスと親和性が高く、自動車に搭載される充電器 (On Board Charger：OBC) ・ DC/DC コンバーターの小型化に貢献します。また、その高速応答性から電子ヒューズ (E-Fuse) としても使用できるようになります。
特長
1. 100ns の高速応答で電流を検知
化合物ホール素子の高感度特性を活かし、高速応答を実現しています。SiC や GaN といった次世代パワーデバイスを用いた充電器・DC/DC コンバーターに本製品を使うことでスイッチング周波数の高周波化が可能となり、その結果、基板サイズが小さい回路を実現することができます。
また、あらゆる過電流保護を実現できる高速な応答速度を持っているため、安全な電子ヒューズ回路を自動車のパワーコンバージョンシステムに導入することが可能となります。
2. 一次導体抵抗 0.3mΩ により発熱低減で熱設計が容易に
一次導体抵抗 0.3mΩ という低抵抗を実現するため、独自パッケージを開発しました。環境温度 125℃ で 40Arms 連続通電しても発熱を抑えることができているため、熱設計が容易になります。
加えて、沿面距離と空間距離を十分確保した耐圧構造を採用し、650V をこえる高耐圧アプリケーションにおいても使用可能です。
3. 高速スイッチング動作時においても、ノイズの影響なく電流検出が可能
SiC やGaN のパワーデバイスを使うと、高電圧かつ高速のスイッチングを行うため、ノイズ環境が著しく悪化します。本製品は、上記環境においてもセンサー特性への影響が発生しにくく、ノイズの影響なく電流検出が可能です。
用途
- EV 用 充電器 (On Board Charger：OBC)
- EV 用 DC/DC コンバーター
- EV 用 電子ヒューズ (E-Fuse)
製品情報
CZ39 シリーズ ブロック図
| Series | CZ39 Series |
|---|---|
| Current Sensor Type | Coreless Current Sensor IC Currentier |
| Package Size [mm] | 11.5 x 8.3 x 2.0 |
| Package Type | Small-Sized Surface Mount Package (SMD) |
| Power Supply Voltage [V] | 5.0 (4.5 to 5.5) |
| Operating Temperature [℃] | -40 to 125 |
| Maximum Primary Current [Arms] | 40 |
| Working Voltage [Vrms] (Pollution Degree=1) |
1100 (Reinforced Insulation) |
| Creepage / Clearance Distance (Min.) [mm] | 7.2 |
| Primary Conductor Resistance (Typ.) [mΩ] | 0.3 |
| Isolation Voltage [kVrms] | 3.0 (AC50Hz, 60s) |
| VREF Pin | Yes |
| Stray Magnetic Field Reduction | Yes |
| Ratiometric / Non-Ratiometric | Ratiometric |
| Safety Standards | IEC/UL62368-1 Certified UL1577 Certified |
| Pb Free | Yes |
| Halogen Free | Yes |
| MSL | MSL2a |
| Packing | Tape |
| Minimum Order Quantity [pcs.] | 1000 |
| Part Status | MP |
ラインアップ / データシート
| Product Name |
Linear Sensing Range |
Sensitivity |
Temperature Drift of Sensitivity *1 |
Temperature Drift of Zero-Current Output *1 |
Total Accuracy *2 |
Response time |
Bipolar / Unipolar |
Datasheet Download (PDF) |
|---|---|---|---|---|---|---|---|---|
| [A] | [mV/A] | [%] | [mV] | [%F.S.] | [ns] | |||
| CZ3902 | ±20.9 | 100.0 | ±0.7 | ±3.0 | 0.5 | 100 | Bipolar | CZ3902 DS |
| CZ3903 | ±34.9 | 60.0 | CZ3903 DS |
|||||
| CZ3904 | ±52.4 | 40.0 | CZ3904 DS |
|||||
| CZ3905 | ±83.9 | 25.0 | CZ3905 DS |
|||||
| CZ3906 | ±125.6 | 16.7 | CZ3906 DS |
|||||
| CZ3907 | ±154.0 | 13.6 | CZ3907 DS |
[注意]
*1 あるロットにおける実測結果の ”平均値 ±1σ” の値で定義しています。
*2 標準値は、あるロットにおける実測結果の ”平均値±1σ” の値で定義しています。
技術資料
電流センサー導入検討の際に便利な計算ツールやご使用前のシミュレーションツール等をご用意しています。
アプリケーションノート
CZ39 シリーズの電気的特性を詳細に解説。
具体的なデータとともにご紹介します。
PDF
EV 向け eFuse 技術の確立
電流センサーを電子ヒューズとして活用した PoC を紹介します。次世代 EV の充電システムに求められる、高速かつ高精度で異常モード検出を可能にする新しい保護技術を確立しました。
PCB デザインキット
評価ボード用 ガーバーデータ
PCB symbol, Footprint, 3D Modelを提供しています。
ZIP (1.33MB)
MATLAB シミュレーションモデル
MATLAB SImulinkでお使いいただけるシミュレーションモデルを提供しています。開発にぜひお役立てください。
FAQ
Comming soon
設計サポート
電流センサー導入検討の際に便利な計算ツールやご使用前のシミュレーションツール等をご用意しています。
シリーズ一覧
| Application | Supply Voltage |
Output Voltage |
Effective Current |
Measurement Range |
Ratiometric/ Non-Ratiometric |
Creepage Clearance |
Working Voltage * |
Product Series |
Part Status |
|---|---|---|---|---|---|---|---|---|---|
| (V) | (V) | (Arms) | (Apeak) | (mm) | (Vrms) | ||||
| Industrial | 5.0 | 5.0 | 100 | ± 115 to ± 225 | Retiometric | ≧ 8.0 | 1118 | CZ375 シリーズ | MP |
| 60 | ± 5.3 to ± 180 |
CZ370 シリーズ |
MP | ||||||
| 0 to 345.2 | CZ372 シリーズ | MP | |||||||
| 3.0 | 50 | ± 11.6 to ± 166.6 | Non-Ratiometric | CZ3A シリーズ | MP | ||||
| 3.3 | 3.3 | ± 12.9 to ± 129.1 | |||||||
| Automotive / Industrial | 5.0 | 5.0 | 40 | ± 20.9 to ± 154.0 | Retiometric | ≧ 7.2 | 1013 | CZ39 シリーズ | MP |
* 汚染度Ⅱにおける基礎絶縁を取る場合
